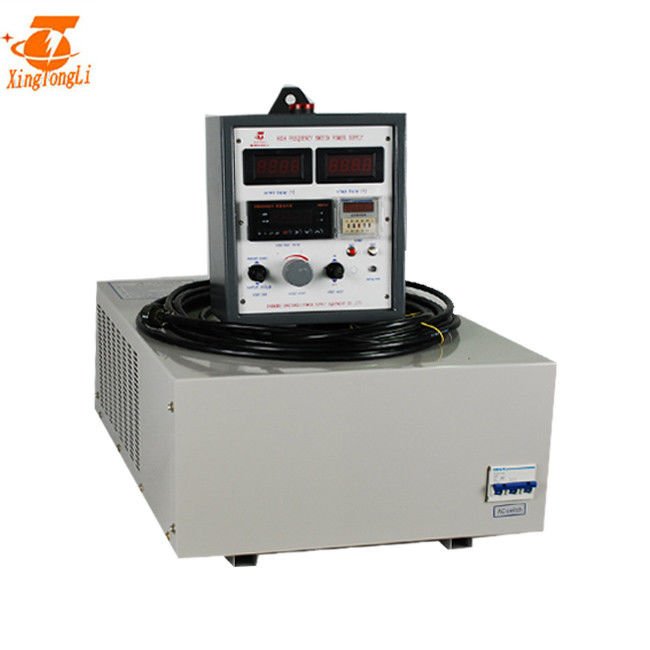

Source d'alimentation CC pour l'électrolyse de réservoir avec le refroidissement à l'air à télécommande
Description d'alimentation d'énergie électrolytique à haute fréquence :
1. La structure de l'armoire principale simple ou de la double armoire principale plus l'armoire de commande peut être configurée selon les besoins des utilisateurs.
2. Quand le courant de sortie de C.C est le ≥ 10kA, le circuit entier parallèlement au circuit de redresseur inverse est adopté, qui réduit considérablement la perte de courant de Foucault et améliore l'efficacité de l'alimentation d'énergie électrolytique.
3. Le mode de contrôle peut être divisé en de boucle ouverte (manuel) et en circuit fermé (automatique) selon les conditions de processus de fabrication, et peut être converti entre eux. Le nombre de phase de sortie de C.C actuel peut être divisé en 6, 1224, 36 et 48 redresseurs d'impulsion de phase selon la norme actuelle harmonique, éliminant la pollution des redresseurs de puissance 3, 5 et 7 sur la grille d'alimentation.
4. Cette série d'alimentation d'énergie électrolytique a la surintensité, surtension, court-circuit, branche, sous la phase, la température de hautes eaux, la pression d'eau, la température d'huile et la protection haute-basse et élevée de pression d'huile, circuit de commande entièrement intégré.
5. Le tableau de commande principal adopte le système anti-parasitage et de haute puissance élevé de déclencheur de circuit numérique, qui a la capacité anti-parasitage forte. Il a les avantages de l'exactitude de contrôle élevée, de la bonne stabilité et de l'opération fiable.
6. L'armoire adopte couper le lien magnétique pour réduire la perte de courant de Foucault. L'armoire adopte la pulvérisation en plastique globale.
7. Mode de contrôle : contrôle analogue intégré et gestion par ordinateur.
Spécifications
CARACTÉRISTIQUES POUR GKD48-100CVC | |||
C.A. d'entrée | 380V±10% | 1phase | 50/60Hz |
C.C de sortie | Volt | 0~48V réglable | |
Actuel | 0~100A réglable | ||
Puissance | 4.8KW | ||
Efficacité | >85% | ||
fréquence de sortie | 40KHz a fixé | ||
Protection | Protection de court-circuit Protection de surchauffe Protection de manque de phase Entrée au-dessus de/protection basse tension |
||
Condition de travail (La température) |
-10℃~50℃ | Mode de contrôle | Contrôle de panneau À télécommande |
Poids net | 18kg | Mode fonctionnant | Constant Voltage (cv) Constant Current (cc) |
Dimension (millimètres) | 520*395*165mm | Manière de refroidissement | refroidissement par l'eau |
Comment installer le redresseur
C'est manière d'installation pour le redresseur à télécommande. Non seulement de cette façon.
1. Pour relier la barre de cuivre au bain/au réservoir
2. Pour assurer l'alimentation d'énergie/redresseur est fondu
3. Pour s'assurer là est assez d'eau pour le type alimentation de refroidissement par l'eau d'énergie/redresseur
4. Nous conseil que tous les redresseurs devraient être localisés dans l'augmentation de sa vie.
1. Principe d'électrolyse
①Concept : Le processus de causer actuel pour passer par la solution d'électrolyte pour causer des réactions redox à la cathode et à l'anode s'appelle l'électrolyse ;
Le dispositif qui peut être converti en énergie chimique s'appelle une cellule électrolytique.
②États de formation de cellule électrolytique : l'électrode reliée à l'électrode positive de l'alimentation d'énergie est l'anode, et l'électrode reliée à l'électrode négative de l'alimentation d'énergie est l'électrode négative
Polonais ; les deux poteaux sont immergés dans la même solution d'électrolyte en même temps ; formant un circuit fermé, de sorte qu'il puisse former une cellule électrolytique fonctionnante.
③Réaction bipolaire : l'anode perd la réaction d'oxydation d'électron, et la cathode obtient la réaction de réduction d'électron ; la méthode d'écoulement d'électron
À partir de l'électrode négative de l'électrode, par la cathode de la cellule électrolytique, et puis de l'anode de la cellule électrolytique de nouveau à l'électrode positive de l'alimentation d'énergie.
2. Application de principe d'électrolyse
(1) galvanoplastie : Le processus de plaquer une couche mince d'autres métaux ou alliages sur la surface de certains métaux utilisant le principe de l'électrolyse. En plaquant,
Le métal enduit sert d'anode, l'objet plaqué sert de cathode, et la solution d'électrolyte contenant les ions enduits en métal sert de solution de électrodéposition. Courant continu pour la galvanoplastie
Pour l'alimentation d'énergie.
(2) fonte électrique : l'électrolyte fondu électrolytique peut être raffiné dans les métaux actifs. Comme le potassium, le sodium, le calcium, le magnésium, l'aluminium et d'autres métaux. Quand l'électricité
En traversant le chlorure ou l'oxyde en métal fondu, l'électrode négative du courant est « l'agent réducteur » le plus fort, et le cation en métal sera dans le négatif
Réaction extrêmement réduite et précipitation.
