Alimentation d'énergie d'électrolyse
>
|
| Lieu d'origine | La Chine |
| Nom de marque | xingtongli |
| Certification | ISO CE |
| Numéro de modèle | GKD24-300CVC |

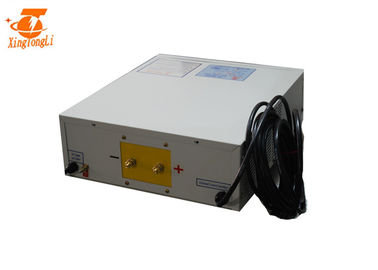

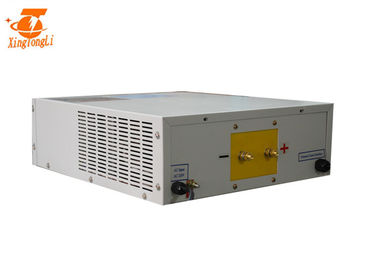

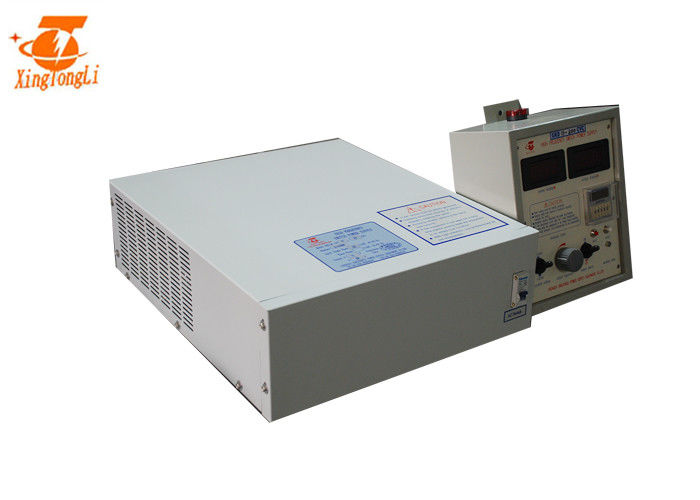

transformateur de redresseur du refroidissement à l'air de 24V 300A IGBT avec des spécifications et le paramètre d'électrolyse
Description de puissance électrolytique à haute fréquence :
1. Peut être configuré avec l'armoire principale simple ou la double armoire principale plus la structure d'armoire de commande selon des besoins des utilisateurs.
2. Quand le courant de sortie de C.C est ≥10kA, l'accouplement électrique de plein-circuit est employé parallèlement au circuit de redresseur inversant, qui réduit considérablement la perte de courant de Foucault et améliore l'efficacité de l'alimentation d'énergie électrolytique.
3. La méthode de contrôle peut être divisée en deux types : la boucle ouverte (manuel) et la boucle bloquée (automatique) selon les conditions du processus de fabrication, et eux peuvent être convertis entre eux. , 36 48 d'impulsion de phase redresseurs de phase et, éliminant la pollution harmonique de grilles des redresseurs de puissance 3, 5 et 7.
quatre. Cette série d'alimentation d'énergie électrolytique a plus d'actuel, au-dessus de la tension, le court-circuit, sous la branche, sous la phase, la température de hautes eaux, pression d'eau, la température d'huile haute-basse, protection élevée de pression d'huile, boucle d'avertissement entièrement intégrée.
Le tableau de commande principal emploie un système de haute puissance anti-parasitage élevé de déclencheur de circuit numérique, qui a la capacité anti-parasitage forte. Il a les avantages de l'exactitude de contrôle élevée, de la bonne stabilité et de l'opération fiable.
6. Le corps de boîte adopte couper la chaîne magnétique pour réduire la perte de courant de Foucault. Le corps de boîte est pulvérisé avec du plastique dans son ensemble.
Méthode de contrôle : contrôle analogue intégré et gestion par ordinateur.
| tension d'entrée | phase 50/60hz de 220v 3 |
| Tension de sortie | 0~24v réglable |
| Stabilité de tension | 0~300a réglable |
| Stabilité actuelle | ≤1% |
| Facteur d'ondulation | 1%-2% |
| efficacité | ≥90% |
| poids | 35kg |
| dimension | 605*415*240mm |
| Mode de stabilisation | Stabilisation actuelle/stabilisation de tension (permutable facilement) |
| Chaîne d'ajustement | Tension/courant de 0-100% sans interruption réglable dans la marge évaluée |
| Système de refroidissement | Refroidissement à l'air |
| Méthode de contrôle | contrôle local/contrôle à télécommande/PLC |
| Contenu d'affichage | Mètre de tension/mètre actuel/fonctionnement/au-dessus de temp/d'erreur, |
| Méthode de protection | Surtension/sousvoltage d'entrée/au-dessus de short actuel/sortie/au-dessus de la protection personnelle de chauffage etc…. |
| Température de fonctionnement | - 20-50℃ |
| Température ambiante | -30-65℃ |
| Humidité ambiante | ≤90% |
|
Cabinet : le refroidissement à l'air de 48v 100A IGBT a plaqué les redresseurs de revêtement avec la minuterie adopte des liens magnétiques de coupe, réduire des pertes de courant de Foucault, et l'armoire dans son ensemble le pistolage |
Structure : le refroidissement à l'air de 48v 100A IGBT a plaqué les redresseurs de revêtement avec la minuterie avec la conception raisonnable de structure, a isolé la pièce d'inverseur et, la pièce de rectification, commodes pour démonter et entretien |
|
Radiateur : la capacité de radiateur a augmenté 1,5 fois, s'assurent un meilleur effet de refroidissement |
manière de contrôle de commutateur : adoptez le commutateur mou déphaseur de plein pont, perte du reduct IGBT, économisez l'énergie |
|
Transformateur principal : le redresseur du mode IGBT TR de commutateur de 60v 125A pour le système d'electrochilorination adopte le noyau amorphe, efficacité de transformateur d'augmentation, reduct la hausse de la température de transformateur, a coupé le poids de redresseur, améliorent la stabilité d'alimentation d'énergie, fiabilité |
Diode de noyau et de Schottky : la capacité de noyau a augmenté 1,5 fois la diode de Schottky augmente 4 fois
|
|
Conseil : tous les tableaux de commande ont fait le traitement d'anticorrosion avec la laque importée des trois défenses |
IGBT : La capacité d'IGBT a augmenté 3 fois, rendent l'alimentation d'énergie plus fiable |
Application d'alimentation d'énergie électrolytique à haute fréquence :
Principalement utilisé dans l'électrolyse en métal non ferreux : aluminium, magnésium, zinc, avance, cuivre, manganèse et bioxyde de manganèse ; or, argent et toute autre fusion en métal ; fonte de terre rare de bore de fer de néodyme ; alliage dur, fonte de diamant ; eau salée, électrolyse de potassium pour produire la soude caustique, potasse, système de sodium ; matériaux de chauffage électriques du feu, et d'autres types d'approvisionnement d'alimentation CC de haute puissance.
| 1, plaçant le redresseur et garder la stabilité de corps ; assurez la bonne ventilation. |
| 2, vérifiant la couverture de anodisation de redresseur si desserrant. |
| 3, coquille se reliante à rectifier pour empêcher l'électricité statique. |
| 4, Conecting le fil d'entrée à C.A. |
| 5, reliant les barres d'en cuivre de sortie de C.C |
| 6, reliant la boîte à télécommande de redresseur, si contrôle local, sautent cette étape |
| 7, tournent sur le commutateur d'air, puis la fan commence à tourner et le voyant de signalisation de puissance. |
| 8, bouton d'ajustement de rotation dans le sens horaire, augmentations de degré de voltmètre, fonctionnant pour indiquer l'éclairage léger. |
| 9, ajustent le bouton sur le maximum, puis le voltmètre devrait indiquer la tension évaluée, mètre actuel indique le volume de charge en conséquence. |
| 10, déconnectent le commutateur d'air, arrêtent le redresseur |
