Alimentation d'énergie de galvanoplastie
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Xingtongli |
| Certification | CE RoHS |
| Numéro de modèle | GKD12-5000CVC |

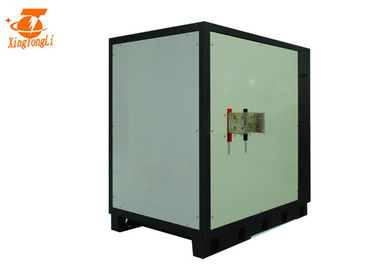

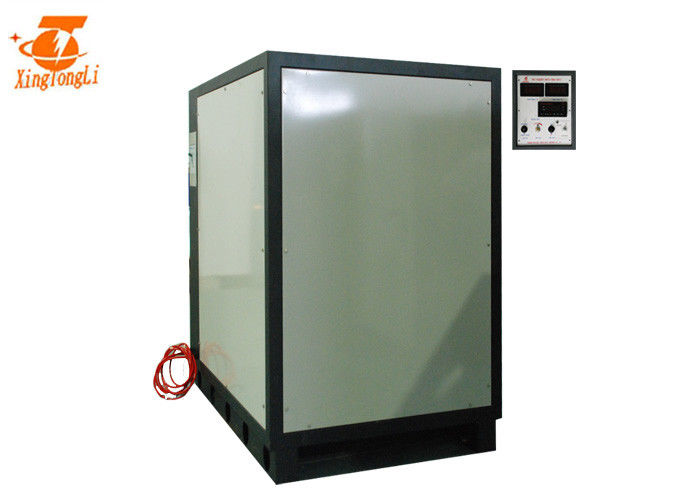

Alimentation de placage 12V 5000A AC à DC avec télécommande de refroidissement par air
Principe de fonctionnement principal de l'alimentation CA vers CC :
Circuit principal de l'alimentation CA à CC :
Le processus est entré à partir du réseau de courant alternatif et la sortie est la sortie de courant continu de l'ensemble du processus, y compris :
1. Dispositif de filtrage d'entrée : sa fonction est de filtrer la forme d'onde d'impuretés existant dans le réseau électrique et en même temps d'empêcher les impuretés générées par l'alimentation CA à CC de retourner dans le réseau électrique public.
2. Redresseur et filtre à ondes : alimentation en courant alternatif de la grille de redressement, alimentation en courant continu directe et lisse, utilisée pour la conversion de niveau suivant.
3. Onduleur : convertissez le courant d'alimentation CC redressé en courant alternatif haute fréquence, qui est la partie centrale de l'alimentation à découpage haute fréquence.Plus la fréquence est élevée, plus le rapport volume, poids et puissance de sortie est faible.
4. Redresseur et filtre de sortie : fournir une alimentation CC stable et fiable en fonction de la demande de charge.
D'une part, à partir de la sortie, prenez un échantillonnage, comparez avec les normes définies et pour contrôler l'onduleur, modifiez sa fréquence ou sa largeur d'impulsion de sortie pour obtenir une sortie stabilité, d'autre part, selon les informations fournies par le circuit de test, après identification du circuit de protection, fournir un circuit de contrôle pour la variété mesures de protection à l'ensemble de la machine.
En plus de fournir un circuit de protection fonctionnant dans une variété de paramètres, mais également une variété d'instruments d'affichage d'informations.
Application
Différents volts et courants ont différentes applications
spécification
| SPÉCIFICATIONS POUR GKD12-5000CVC | |||
| Entrée CA | 415V±10% | 3 phases | 50/60 Hz |
| Sortie CC | Volt | 0~12V Réglable | |
| Courant | 0 ~ 5000A réglable | ||
| Pouvoir | 60KW | ||
| protection | Protection de court circuit Protection contre la surchauffe Protection manque de phase Protection contre les surtensions/basse tension d'entrée |
||
| Condition de travail (Température) |
-10℃~50℃ | Mode de contrôle | Panneau de contrôle Télécommande |
| Poids net | 280kg | Mode travail | Tension constante (CV) Courant constant (CC) |
| Dimensions (mm) |
1020*1000*1270mm |
Mode de refroidissement | Refroidissement par air |
1. 0 ~ 10 V, 4 ~ 20 mA, API, minuterie, compteur Ampère-minute/heure, IHM peut être fourni
2. Mode de contrôle : contrôle local ou télécommande (la longueur du câble est déterminée par les clients)
3. Japon IGBT (le choix par défaut) ou Allemagne IGBT sont adoptés
4. Après avoir été phosphaté, galvanisé et pulvérisé en plastique, le châssis a une excellente fonction de résistance à la corrosion
5. Facile à utiliser et à réparer
Autres avantages
1. Cabinet
a : Adopter un usinage entièrement numérisé
b : Adoption de la production laminée à froid de tôle d'acier de fer, après phosphorisation, zingage, spray plastique, le redresseur obtient une meilleure résistance structurelle et anticorrosion.
c: conception de structure raisonnable, conception d'onduleur isolée, la partie de rectification est pratique à démonter et à réparer en raison de son assemblage soigné.
d: le radiateur obtient un meilleur effet de refroidissement en raison de sa 1,5 fois la capacité.
2 Système de contrôle électrique
a: le redresseur adopte un contrôle de commutateur logiciel déphasé en pont complet, garantissant la perte de puissance la plus faible de l'IGBT.La capacité des IGBT devient3 fois plus gros.
b : Le transformateur principal.Il adopte un noyau amorphe pour augmenter l'efficacité du transformateuret transformateur froid, et non seulement peut alléger le poids du redresseur, mais peut également renforcer la stabilité et la fiabilité du redresseur.À son stade élémentaire, il adopte un condensateur de blocage en série.
c: le circuit de correction automatique de déviation magnétique est adopté et la puissance totale du noyau magnétique est agrandie 1,5 fois.
3 Diode barrière Schottky
a : Il a été étendu 4 fois.
4 Tous les panneaux de contrôle reçoivent un traitement antiseptique avec de la laque importée.
Comment installer le redresseur
| 1, placer le redresseur et garder la stabilité du corps;assurer une bonne aération. |
| 2, vérification du rectificateur d'anodisation sur le couvercle en cas de perte. |
| 3, coque de connexion à la terre pour éviter l'électricité statique. |
| 4, connexion du fil d'entrée ca |
| 5, connexion des barres de cuivre de sortie cc |
| 6, connexion du boîtier de télécommande du redresseur, si contrôle local, ignorez cette étape |
| 7, allumez l'interrupteur d'air, puis le ventilateur commence à tourner et le voyant d'alimentation. |
| 8, bouton de réglage de la rotation dans le sens des aiguilles d'une montre, le degré du voltmètre augmente, le fonctionnement indique un éclairage léger. |
| 9, ajustez le bouton au maximum, puis le voltmètre doit indiquer la tension nominale, le courantomètre indique le volume de charge en conséquence. |
| 10, déconnectez le commutateur d'air, éteignez le redresseur |
