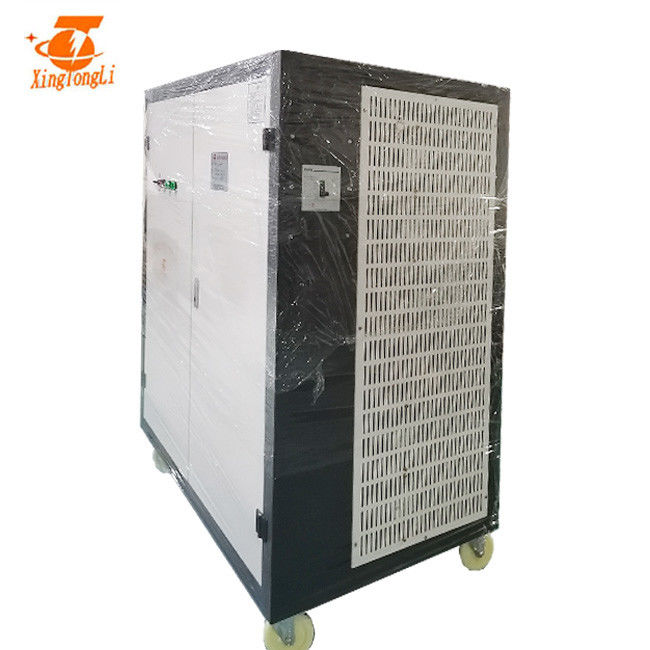

redresseur de mode de commutateur d'à haute fréquence de 12V 10000A pour l'électrolyse de cuivre avec le refroidissement par l'eau
Principe de fonctionnement de changement d'alimentation d'énergie :
Le principe du régulateur de changement de contrôle d'alimentation d'énergie de régulateur de tension :
Le bouton de commutateur commute à plusieurs reprises à un certain intervalle. Quand le commutateur est mis en marche, la puissance d'entrée est fournie à la charge par le bouton de commutateur et le circuit de filtre. Pendant le commutateur entier est allumé, l'alimentation d'énergie fournit l'énergie à la charge ;
Quand le commutateur est ouvert, la puissance d'entrée est interrompue de fournir l'énergie. Il peut voir que l'approvisionnement de puissance d'entrée pour la charge est intermittent. Pour que la charge obtienne la puissance continue d'énergie, l'alimentation d'énergie de changement doit avoir un dispositif de stockage de l'énergie. Quand le commutateur est mis en marche, une partie de l'énergie est stockée dans le commutateur. L'énergie stockée sera libérée à la charge. L'inducteur est utilisé pour le stockage de l'énergie. Quand le commutateur est arrêté, l'énergie dans l'inducteur de stockage de l'énergie est sortie à la charge par la diode pour s'assurer que la charge obtient l'énergie continue et stable. Puisque la diode permet à la charge d'obtenir actuel continu, ce s'appelle une diode actuelle continue. C'est comment les travaux de changement d'alimentation d'énergie.
Application
Différents volt et actuel a différentes applications
Spécifications
CARACTÉRISTIQUES POUR GKD12-100 00CVC |
|||
C.A. d'entrée | 380V±10% | 3phase | 50/60Hz |
C.C de sortie | Volt | 0~12V Réglable | |
Actuel | 0~10000A Réglable | ||
Puissance | 120KW | ||
Efficacité | >85% | ||
Fréquence de changement | 20KHz | ||
Protection | Protection de court-circuit Protection de surchauffe Protection de manque de phase Entrée au-dessus de/protection basse tension |
||
Condition de travail (La température) |
-10℃~50℃ | Mode de contrôle | Contrôle de panneau À télécommande |
Poids net | 80kg | Mode fonctionnant | Constant Voltage (cv) Constant Current (cc) |
Dimension (millimètres) | 480*600*740mm | Manière de refroidissement | Refroidissement à l'air |
EAB dans la tension moyenne entre l'ab peut être exprimé comme :
EAB=TON/T*E
TONNE où en tant que chaque tour de commutateur à l'heure, T est le cycle de fonctionnement de commutation- (IE, TONNE de période active de commutateur et de DANDY valeur en prolongation ensemble).
Par l'équation, changez le rapport de la période active de commutateur et du cycle de fonctionnement, la tension moyenne entre l'ab a également changé, donc, comme charge et changements de tension d'alimentation d'entrée ajustez automatiquement le rapport de la TONNE et T causera la tension V0 de sortie restent sans changement. Changeant les proportions de TONNE de cycle de fonctionnement de période active et que meanschanging le coefficient d'utilisation d'impulsion, cette méthode s'appelle en tant que « contrôle de rapport de temps » (contrôle de rapport de temps, abrégé comme TRC).
1. 0~10V, 4~20mA, PLC, minuterie, le compteur d'Ampère-minute/heure, HMI peut être fourni
2. Mode de contrôle : Contrôle ou à télécommande local (la longueur du câble est déterminée par des clients)
3. Le Japon IGBT (le choix de défaut) ou l'Allemagne IGBT sont adoptés
4. Après avoir été phosphaté, pulvérisée galvanisée et en plastique, le châssis a l'excellente fonction de résistance à la corrosion
5. Facile à utiliser et repaire
D'autres avantages
1. Cabinet
a : L'adoption a complètement numérisé l'usinage
b : Adoptant la production laminée à froid de la tôle d'acier de fer, après phosphorization, l'électrodéposition de zinc, jet en plastique, le redresseur obtient une meilleure résistance de la structure et anti-corrosif.
c : Il est commode démonter et réparer conception raisonnable de structure, conception d'isolement d'inverseur, pièce de rectification en raison de son se réunir ordonné.
d : Le radiateur obtient un meilleur effet de refroidissement en raison de sa capacité de 1,5 fois.
Système de contrôle 2 électrique
a : Le redresseur adopte le contrôle mou de commutateur phase-décalé plein par pont, assurant la perte de la puissance faible d'IGBT. La capacité d'IGBT deviennent 3 fois plus grande.
b : Le transformateur principal. Il adopte le noyau amorphe pour augmenter l'efficacité de transformateur et le transformateur frais, et non seulement peut éclairer le poids de redresseur, mais également peut renforcer la stabilité et la fiabilité de redresseur. À son étape élémentaire, il adopte le condensateur de blocage de série.
c : Le circuit magnétique de correction automatique de déviation est adopté et toute la puissance de noyau d'aimant obtient agrandie 1,5 fois.
Diode de barrière de 3 Schottky
a : Il a été augmenté 4 fois.
4 tous les tableaux de commande obtiennent le traitement antiseptique avec la laque importée.
Comment installer le redresseur
C'est manière d'installation pour le redresseur à télécommande. Non seulement de cette façon.
1. Pour relier la barre de cuivre au bain/au réservoir
2. Pour assurer l'alimentation d'énergie/redresseur est fondu
3. Pour s'assurer là est assez d'eau pour le type alimentation de refroidissement par l'eau d'énergie/redresseur
4. Nous conseil que tous les redresseurs devraient être localisés dans l'augmentation de sa vie.
