12 redresseur à haute fréquence de C.C IGBT d'alimentation d'énergie de commutation de volt 300Amp
  • 12 redresseur à haute fréquence de C.C IGBT d'alimentation d'énergie de commutation de volt 300Amp
  • 12 redresseur à haute fréquence de C.C IGBT d'alimentation d'énergie de commutation de volt 300Amp

12 redresseur à haute fréquence de C.C IGBT d'alimentation d'énergie de commutation de volt 300Amp

Lieu d'origine La Chine
Nom de marque Xingtongli
Certification CE RoHS
Numéro de modèle GKD12-300CVC
Détails de produit
Application:
redresseur de changement à haute fréquence d'alimentation d'énergie de C.C IGBT de 12volt 300Amp
Efficacité:
>85%
Commandez la manière:
Contrôle à télécommande/local de panneau
Manière de refroidissement:
Refroidissement à l'air
Couleur:
Blanc
Type:
redresseur de changement à haute fréquence de C.C IGBT
Dimension:
520*395*165mm
Poids:
25KG
Surligner:

commutez l'alimentation d'énergie de mode

,

redresseur à haute fréquence

Conditions de paiement et d'expédition
Quantité de commande min
1 ensemble
Prix
1340$~2400$
Détails d'emballage
Affaire en bois 820*820*1000mm
Délai de livraison
9~12 jours ouvrables
Conditions de paiement
L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal
Capacité d'approvisionnement
100 SET/month
Description de produit

redresseur de changement à haute fréquence d'alimentation d'énergie de C.C IGBT de 12volt 300Amp

L'unité d'alimentation d'énergie (également connue sous le nom de redresseur SMR de commutateur) fonctionne à la haute fréquence par le transistor MOSFET ou l'IGBT. La fréquence de changement est généralement commandée dans la marge de 50-100 kilohertz, avec le ≤ 1% de coefficient d'ondulation, afin de réaliser le rendement élevé et la miniaturisation.

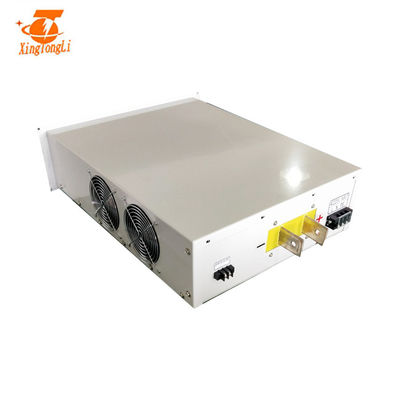

12 redresseur à haute fréquence de C.C IGBT d'alimentation d'énergie de commutation de volt 300Amp 0

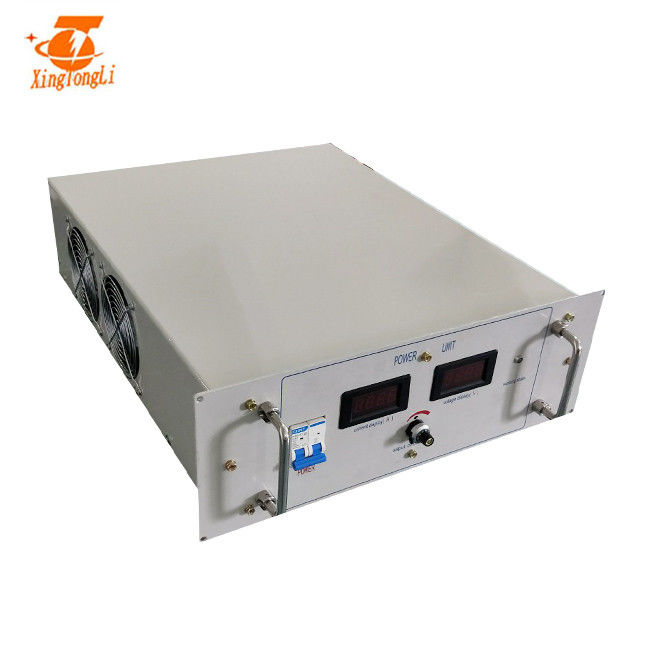

12 redresseur à haute fréquence de C.C IGBT d'alimentation d'énergie de commutation de volt 300Amp 1

12 redresseur à haute fréquence de C.C IGBT d'alimentation d'énergie de commutation de volt 300Amp 2




Principe de fonctionnement d'alimentation d'énergie de commutation :



Le principe du régulateur de contrôle d'alimentation d'énergie de commutation de régulateur de tension :

Le bouton de commutateur commute à plusieurs reprises à un certain intervalle. Quand le commutateur est mis en marche, la puissance d'entrée est fournie à la charge par le bouton de commutateur et le circuit de filtre. Pendant le commutateur entier est allumé, l'alimentation d'énergie fournit l'énergie à la charge ;

Quand le commutateur est ouvert, la puissance d'entrée est interrompue de fournir l'énergie. Il peut voir que l'approvisionnement de puissance d'entrée qui fournit l'énergie à la charge est intermittent. Pour que la charge obtienne la puissance continue d'énergie, l'alimentation d'énergie de commutation doit avoir un dispositif de stockage de l'énergie. Quand le commutateur est mis en marche, une partie de l'énergie est stockée dans le commutateur. Quand elle est arrêtée, l'énergie stockée sera libérée à la charge. L'inducteur est utilisé pour le stockage de l'énergie. Quand le commutateur est arrêté, l'énergie dans l'inducteur de stockage de l'énergie est sortie à la charge par la diode pour s'assurer que la charge obtient l'énergie continue et stable. Puisque la diode permet à la charge d'obtenir le courant continu, ce s'appelle une diode de courant continu. C'est comment l'alimentation d'énergie de commutation fonctionne.

Spécifications

CARACTÉRISTIQUES POUR GKD36-1000CVC
C.A. d'entrée 380V±10% 3phase 50/60Hz
C.C de sortie Volt 0~12V réglable
Actuel 0~300A réglable
Puissance 20KW
Efficacité >85%
Fréquence de commutation 20KHz
Protection Protection de court-circuit
Protection de surchauffe
Protection de manque de phase
Entrée au-dessus de/protection basse tension
Condition de travail
(La température)
-10℃~50℃ Mode de contrôle Contrôle de panneau
À télécommande
Poids net 25kg Mode fonctionnant Tension constante (cv)
Courant constant (cc)
Dimension (millimètres) 520*395*165mm Manière de refroidissement Refroidissement à l'air

Caractéristiques

1. 0~10V, 4~20mA, PLC, minuterie, le compteur d'Ampère-minute/heure, HMI peut être fourni


2. Mode de contrôle : Contrôle ou à télécommande local (la longueur du câble est déterminée par des clients)
3. Le Japon IGBT (le choix de défaut) ou l'Allemagne IGBT sont adoptés
4. Après avoir été phosphaté, galvanisé et le plastique pulvérisé, le châssis a l'excellente fonction de résistance à la corrosion
5. Facile à utiliser et repaire





Comment installer le redresseur
C'est manière d'installation pour le redresseur à télécommande. Non seulement de cette façon.
1. Pour relier la barre de cuivre au bain/échouez
2. Pour assurer l'alimentation d'énergie/redresseur est fondu
3. Pour s'assurer là est assez d'eau pour le type alimentation de refroidissement par l'eau d'énergie/redresseur
4. Nous conseil que tous les redresseurs devraient être localisé dans l'augmentation de sa vie.

12 redresseur à haute fréquence de C.C IGBT d'alimentation d'énergie de commutation de volt 300Amp 3
