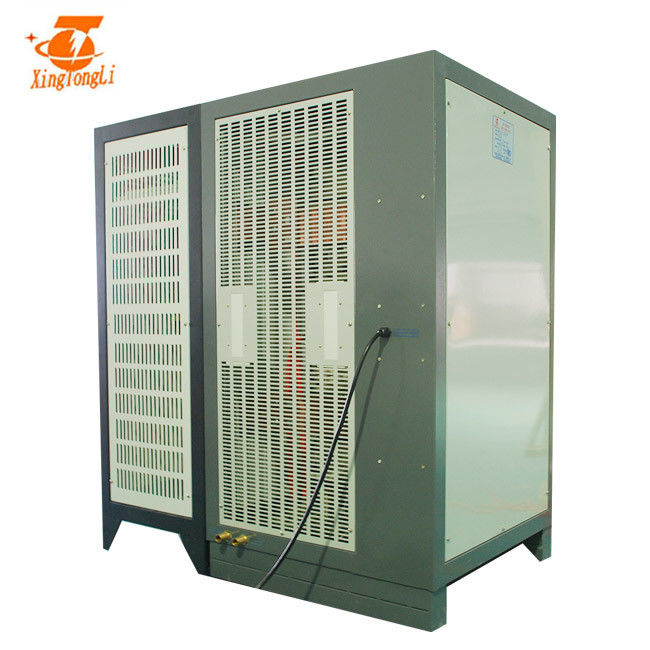

Type C.A. de Cabinet/redresseurs de galvanoplastie inverses polarité de C.C

Utilisation de produit
Approprié à la chaîne de production de traitement des eaux usées.

Les composants de noyau de la commutation sont faits de matériaux supraconducteurs spéciaux, la partie commande adopte le minuteur intelligent, le courant est coupé pendant la commutation, et il a des fonctions de protection telles que le sousvoltage, la perte de phase, la surintensité et le court-circuit.
Selon les besoins de client, il peut augmenter les interfaces de contrôle standard telles que 4-20mA, 0-10V, 0-5V, etc. Il peut également répondre aux exigences de l'interface de communication RS485 avec l'ordinateur serveur, RS232 et d'autres systèmes de contrôle.

Paramètres techniques
Tension d'entrée : AC380V±15% triphasé
Courant de sortie : 500-40000A facultatif
Tension de sortie : 12V 18V 36V facultatif
Courant de sortie : 0 valeurs courantes de limite (steplessly réglables)
Tension de sortie : 0 valeurs de tension de limite (steplessly réglables)
Mode de contrôle : Contrôle de durée d'impulsion de PMW
Méthode de refroidissement : refroidissement à air forcé
Exactitude de contrôle : valeur évaluée ≤1%
Mode d'opération : opération sous différents états de stabilisation de tension/fermement actuel


Spécifications

 Caractéristiques
Utilisant la fonction de commande de synchronisation, l'arrangement est simple et commode, et le temps de travail de la polarité actuelle positive et négative peut être arbitrairement placé selon les conditions de électrodéposition de processus.
Il a trois états fonctionnants de commutation automatique de cycle, positif et négatif, et d'inverse, et peut automatiquement changer la polarité du courant de sortie.

Comment installer le redresseur
C'est manière d'installation pour le redresseur à télécommande. Non seulement de cette façon.
1. Pour relier la barre de cuivre au bain/au réservoir
2. Pour assurer l'alimentation d'énergie/redresseur est fondu
3. Pour s'assurer là est assez d'eau pour le type alimentation de refroidissement par l'eau d'énergie/redresseur
4. Nous conseil que tous les redresseurs devraient être localisés dans l'augmentation de sa vie.

D'autres avantages
1. Cabinet
a : L'adoption a complètement numérisé l'usinage
b : Adoptant la production laminée à froid de la tôle d'acier de fer, après phosphorization, l'électrodéposition de zinc, jet en plastique, le redresseur obtient une meilleure résistance de la structure et anti-corrosif.
c : Il est commode démonter et réparer conception raisonnable de structure, conception d'isolement d'inverseur, pièce de rectification en raison de son se réunir ordonné.
d : Le radiateur obtient un meilleur effet de refroidissement en raison de sa capacité de 1,5 fois.
Système de contrôle 2 électrique
a : Le redresseur adopte le contrôle mou de commutateur phase-décalé plein par pont, assurant la perte de la puissance faible d'IGBT. La capacité d'IGBT deviennent 3 fois plus grande.
b : Le transformateur principal. Il adopte le noyau amorphe pour augmenter l'efficacité de transformateur et le transformateur frais, et non seulement peut éclairer le poids de redresseur, mais également peut renforcer la stabilité et la fiabilité de redresseur. À son étape élémentaire, il adopte le condensateur de blocage de série.
c : Le circuit magnétique de correction automatique de déviation est adopté et toute la puissance de noyau d'aimant obtient agrandie 1,5 fois.
Diode de barrière de 3 Schottky
a : Il a été augmenté 4 fois.
4 tous les tableaux de commande obtiennent le traitement antiseptique avec la laque importée.
