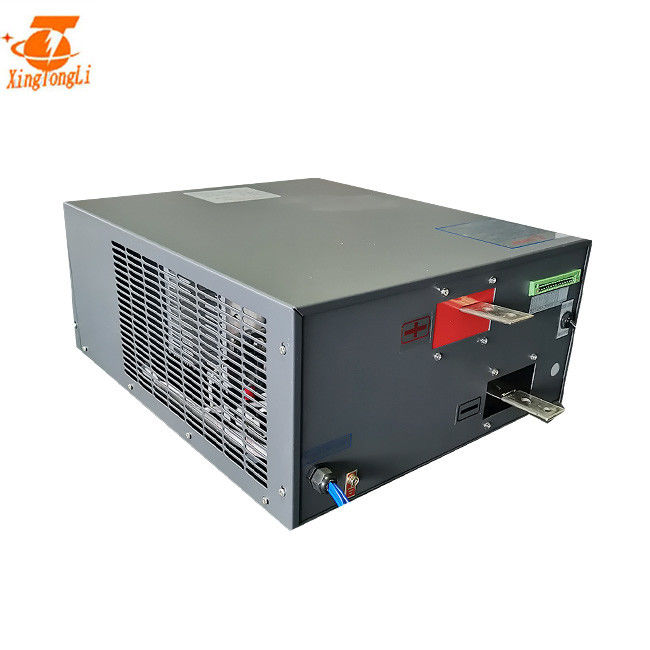

IGBT anodisant le redresseur universel de DC/AC 50V 004A avec l'interface 4~20mA analogique
avantages
1. Cabinet
a : L'adoption a complètement numérisé l'usinage
b : Adoptant la production laminée à froid de la tôle d'acier de fer, après phosphorization, l'électrodéposition de zinc, jet en plastique, le redresseur obtient une meilleure résistance de la structure et anti-corrosif.
c : Il est commode démonter et réparer conception raisonnable de structure, conception d'isolement d'inverseur, pièce de rectification en raison de son se réunir ordonné.
d : Le radiateur obtient un meilleur effet de refroidissement en raison de sa capacité de 1,5 fois.
Système de contrôle 2 électrique
a : Le redresseur adopte le contrôle mou de commutateur phase-décalé plein par pont, assurant la perte de la puissance faible d'IGBT. La capacité d'IGBT deviennent 3 fois plus grande.
b : Le transformateur principal. Il adopte le noyau amorphe pour augmenter l'efficacité de transformateur et le transformateur frais, et non seulement peut éclairer le poids de redresseur, mais également peut renforcer la stabilité et la fiabilité de redresseur. À son étape élémentaire, il adopte le condensateur de blocage de série.
c : Le circuit magnétique de correction automatique de déviation est adopté et toute la puissance de noyau d'aimant obtient agrandie 1,5 fois.
Diode de barrière de 3 Schottky
a : Il a été augmenté 4 fois.
4 tous les tableaux de commande obtiennent le traitement antiseptique avec la laque importée.
détail rapide
L'aiguille anodisée d'alimentation d'énergie est conçue pour les caractéristiques de l'oxydation. Puisque la forme d'onde de sortie est une onde rectangulaire, il est plus salutaire à la qualité du cachetage, réduisant la dissolution du film dû à l'augmentation de la température, empêchant l'expansion de l'ouverture de l'à pellicule d'oxyde, favorisant l'amélioration de la dureté et de la densité de la couche d'oxyde, et favorisant améliorer la qualité et le rendement du produit.
Le produit emploie IGBT importé de haute qualité comme dispositif d'alimentation secteur, utilisant (également connu comme nanocrystalline) le matériel magnétique mou ultra-microcristallin d'alliage pendant que le noyau du transformateur, le système de contrôle principal emploie la technologie multiboucle de contrôle, et la structure prend des mesures d'acidification de jet d'anti-sel. Développé en nouvelle génération de l'alimentation d'énergie de changement à haute fréquence grand-actuelle de basse tension (redresseur). Avec les avantages de petite taille, rendement léger et élevé et fiabilité élevée, c'est devenu le produit de remplacement de l'alimentation d'énergie de thyristor.
Une certaine partie intérieure a montré couleur suivie et juste diffierent.
Un certain PICS a été suivi
Application
Différents volt et actuel a différentes applications
Spécifications
CARACTÉRISTIQUES POUR GKD (M) (H) 50-400CVC | |||
C.A. d'entrée | 380V±10% | 3phase | 50/60Hz |
C.C de sortie | Volt | 0~50V Réglable | |
Actuel | 0~400A Réglable | ||
Puissance | 24KW | ||
Efficacité | >85% | ||
Fréquence de changement | 20KHz | ||
Protection | Protection de court-circuit Protection de surchauffe Protection de manque de phase Entrée au-dessus de/protection basse tension |
||
Condition de travail (La température) |
-10℃~50℃ | Mode de contrôle | Contrôle de panneau À télécommande |
Poids net | 60kg | Mode fonctionnant | Constant Voltage (cv) Constant Current (cc) |
Dimension (millimètres) | 7400*600*760mm | Manière de refroidissement | Refroidissement à l'air |
Comment installer le redresseur
C'est manière d'installation pour le redresseur à télécommande. Non seulement de cette façon.
1. Pour relier la barre de cuivre au bain/au réservoir
2. Pour assurer l'alimentation d'énergie/redresseur est fondu
3. Pour s'assurer là est assez d'eau pour le type alimentation de refroidissement par l'eau d'énergie/redresseur
4. Nous conseil que tous les redresseurs devraient être localisés dans l'augmentation de sa vie.
