Petit redresseur d'électrodéposition de C.C d'IGBT 150A 12V avec l'interface 4~20mA
  • Petit redresseur d'électrodéposition de C.C d'IGBT 150A 12V avec l'interface 4~20mA
  • Petit redresseur d'électrodéposition de C.C d'IGBT 150A 12V avec l'interface 4~20mA
  • Petit redresseur d'électrodéposition de C.C d'IGBT 150A 12V avec l'interface 4~20mA
  • Petit redresseur d'électrodéposition de C.C d'IGBT 150A 12V avec l'interface 4~20mA

Petit redresseur d'électrodéposition de C.C d'IGBT 150A 12V avec l'interface 4~20mA

Lieu d'origine La Chine
Nom de marque xingtongli
Certification ISO CE
Numéro de modèle GKD12-150CVC
Détails de produit
tension d'entrée:
220V
phase:
monophasé
contrôle:
Boîte à télécommande avec 6 mètres de câble de commande
refroidissement:
refroidissement à air forcé
taille:
420*310*145mm
poids:
12kg
nom de produit:
petit redresseur d'électrodéposition de C.C d'IGBT 150A 12V avec l'interface 4~20mA
exactitude:
CV +-1% DE CC
Surligner:

Redresseur d'électrodéposition de C.C d'IGBT

,

redresseur d'électrodéposition de C.C 150A

,

alimentation d'énergie de galvanoplastie de l'interface 20mA

Conditions de paiement et d'expédition
Quantité de commande min
1 unité
Prix
Negotiable
Détails d'emballage
Taille de emballage de cas en bois simple : poids de 440*380*190mm : 19kg
Délai de livraison
3~5 jours
Conditions de paiement
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement
300 unités/mois
Description de produit

petit redresseur d'électrodéposition de C.C d'IGBT 150A 12V avec l'interface 4~20mA



Spécifications



CARACTÉRISTIQUES POUR GKD12-150CVC
C.A. d'entrée 220V±10% 1phase 50/60Hz
C.C de sortie Volt 0~12V réglable
Actuel 0~150A réglable
Puissance 2.4KW
Efficacité >85%
fréquence de sortie 40KHz a fixé
Protection Protection de court-circuit
Protection de surchauffe
Protection de manque de phase
Entrée au-dessus de/protection basse tension
Condition de travail
(La température)
-10℃~50℃ Mode de contrôle Contrôle de panneau
À télécommande
Poids net 15kg Mode fonctionnant Constant Voltage (cv)
Constant Current (cc)
Dimension (millimètres)

49*39*19cm

Manière de refroidissement refroidissement à l'air



Carte PCB IGBT plaquant l'image du redresseur 12v 100a de C.C :

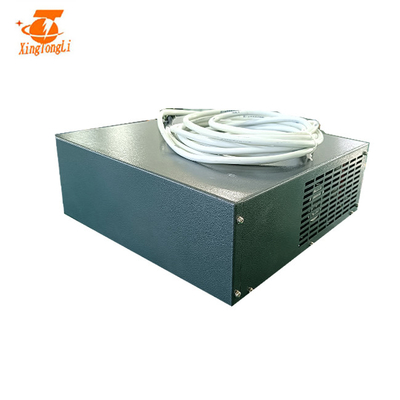

Petit redresseur d'électrodéposition de C.C d'IGBT 150A 12V avec l'interface 4~20mA 0

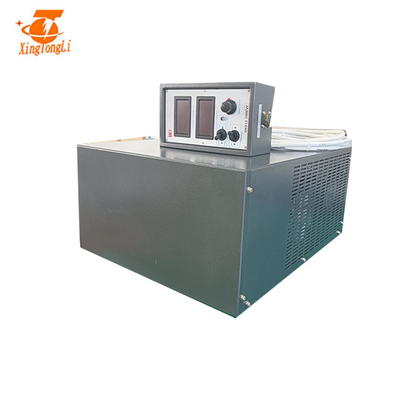

Petit redresseur d'électrodéposition de C.C d'IGBT 150A 12V avec l'interface 4~20mA 1



Comment choisir le redresseur d'électrodéposition de plat de carte PCB ?



Pour choisir le redresseur d'électrodéposition de plat de carte PCB a trois conditions :
1, rassemblement les caractéristiques requises en plaquant le processus, y compris la puissance d'approvisionnement d'alimentation CC, l'index de forme d'onde, le courant et la gamme réglable de tension, etc. ;
2, énergie d'électrodéposition de plat de carte PCB alimentation l'alimentation d'énergie de fiabilité, qui se rapporte principalement à la structure raisonnable, sécurité et la ligne caractéristiques, méthodes de refroidissement ;
3, représentation de coût d'approvisionnement d'alimentation CC.

Déterminez ce qui un peu redresseur d'électrodéposition de plat de carte PCB approprié à vous :

La détermination plaquant le type et et ce qu'un peu l'approvisionnement d'alimentation CC les réservoirs de électrodéposition emploiera est l'exécution et le premier travail important dans la production de galvanoplastie. Il y a 2 méthodes pour déterminer l'approvisionnement d'alimentation CC approprié dans la production de électrodéposition réelle :
Un : selon plaquer la solution liquide pour déterminer la densité de courant de volume ;
Deux : calculé selon le secteur de électrodéposition pour obtenir la densité de courant d'électrodéposition par unité.

La soi-disant densité de courant de volume, il est basé par litre de plaquer la solution permis de passer le courant maximum pour ajuster l'intensité actuelle de réservoir entier d'électrodéposition, pour déterminer la sortie maximum d'alimentation d'énergie et la sortie conventionnelle.

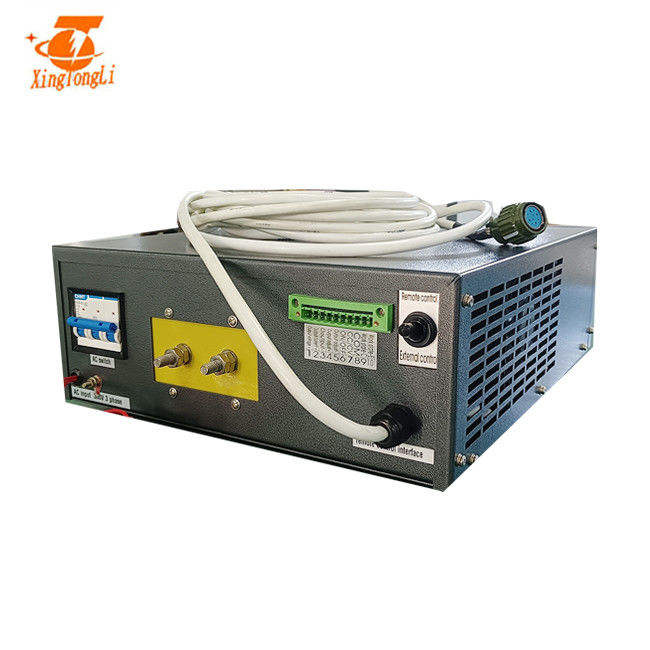

Petit redresseur d'électrodéposition de C.C d'IGBT 150A 12V avec l'interface 4~20mA 2



petit redresseur d'électrodéposition de C.C d'IGBT 150A 12V avec des avantages de l'interface 4~20mA



adopte le noyau amorphe, efficacité de transformateur d'augmentation, reduct la hausse de la température de transformateur, coupe le poids de redresseur, améliore la stabilité d'alimentation d'énergie, fiabilité



Diode de noyau et de Schottky :



la capacité de noyau a augmenté 1,5 fois



la diode de Schottky augmente 4 fois



Conseil :



tous les tableaux de commande ont fait le traitement d'anticorrosion avec la laque importée des trois défenses



IGBT :



La capacité d'IGBT a augmenté 3 fois, rendent l'alimentation d'énergie plus fiable



Petit redresseur d'électrodéposition de C.C d'IGBT 150A 12V avec l'interface 4~20mA 3





1, plaçant le redresseur et garder la stabilité de corps ; assurez la bonne ventilation.
2, vérifiant la couverture de anodisation de redresseur si desserrant.
3, coquille se reliante à rectifier pour empêcher l'électricité statique.
4, Conecting le fil d'entrée à C.A.
5, reliant les barres d'en cuivre de sortie de C.C
6, reliant la boîte à télécommande de redresseur, si contrôle local, sautent cette étape
7, tournent sur le commutateur d'air, puis la fan commence à tourner et le voyant de signalisation de puissance.
8, bouton d'ajustement de rotation dans le sens horaire, augmentations de degré de voltmètre, fonctionnant pour indiquer l'éclairage léger.
9, ajustent le bouton sur le maximum, puis le voltmètre devrait indiquer la tension évaluée, mètre actuel indique le volume de charge en conséquence.
10, déconnectent le commutateur d'air, arrêtent le redresseur



processus de produit :

Depuis le début de la matière première à la sélection, à l'assemblée, et finalement à la commission. Nous imposerons les normes strictement. Avant paquet, alimentation d'énergie de changement à sortie unique de C.C de 24V 125A avec du CEsoyez contrôle encore pour s'assurer que cela fonctionne normalement.
