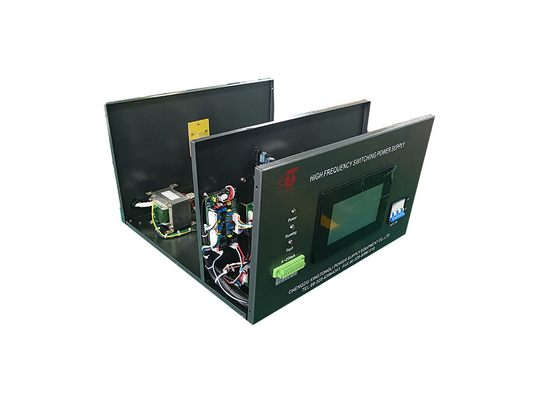

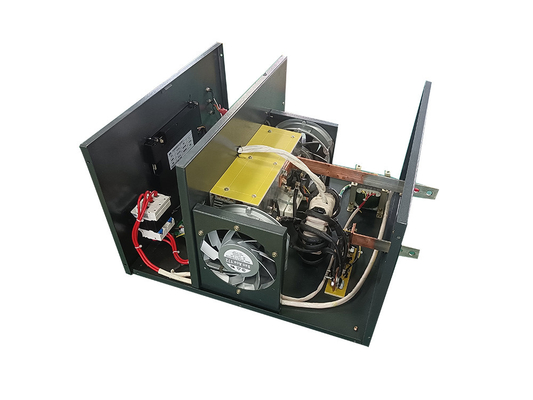

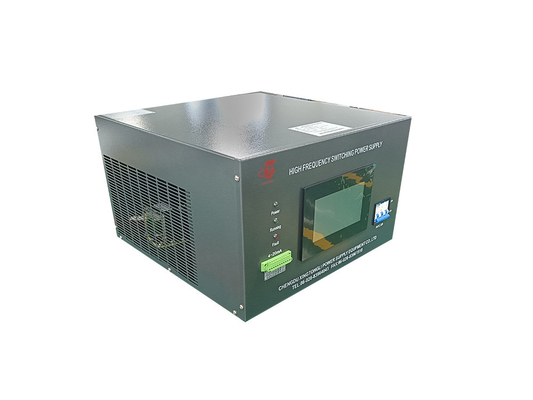

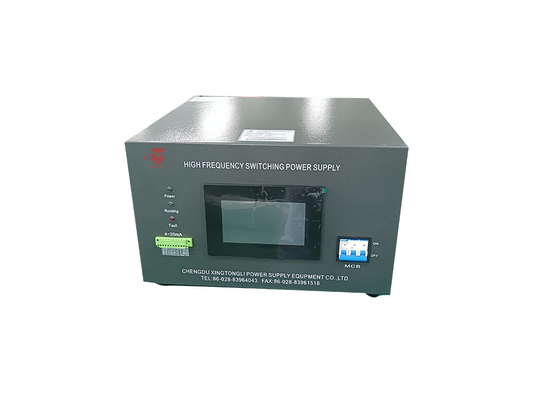

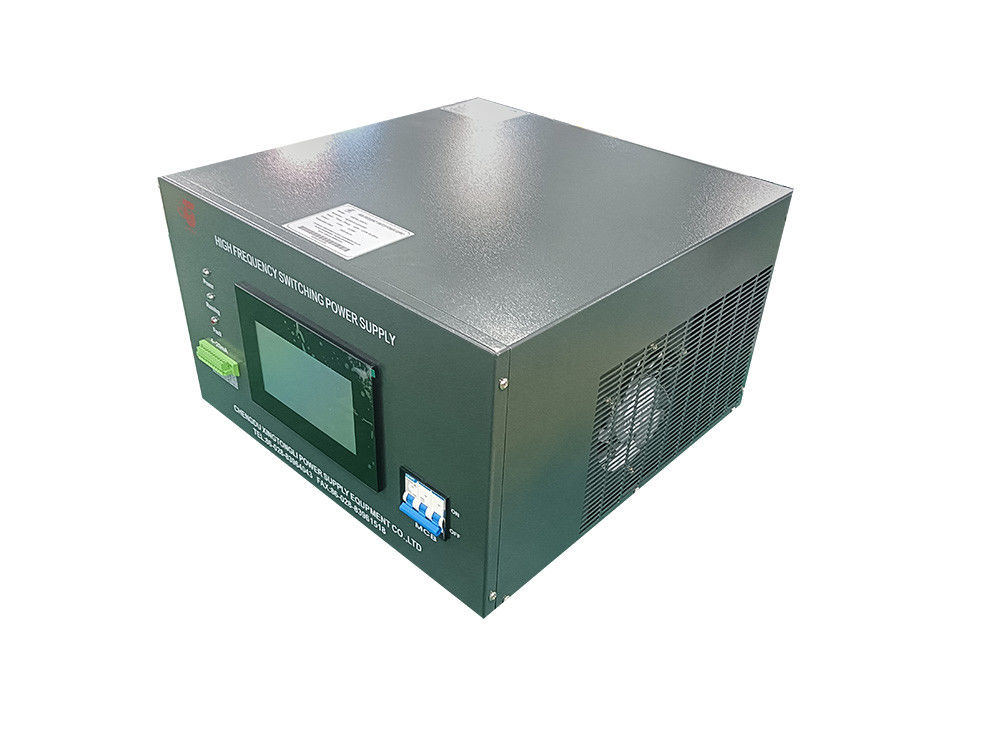

redresseur de 36V 300A pour l'électrodéposition
Spécifications
CARACTÉRISTIQUES POUR GKD10-300CVC | |||
C.A. d'entrée | 380V±10% | 1 phase | 50/60Hz |
C.C de sortie | Volt | 0~36V réglable | |
Actuel | 0~300A réglable | ||
Puissance | 10.8KW | ||
Efficacité | >85% | ||
fréquence de sortie | 40KHz a fixé | ||
ondulation de sortie | 5% | ||
Protection | Protection de court-circuit Protection de surchauffe Protection de manque de phase Entrée au-dessus de/protection basse tension |
||
Condition de travail (La température) |
-10℃~50℃ | Mode de contrôle | Contrôle de panneau À télécommande |
Poids net | 49kg | Mode fonctionnant | Constant Voltage (cv) Constant Current (cc) |
Dimension (millimètres) | 68*61*52cm | Manière de refroidissement |
air refroidissement |
Caractéristiques du produit
1. Le centre serveur de puissance a les avantages du petit volume, aspect léger et élégant, installation commode, utilisation, anti-corrosif sûrs et longévité (brevet non : ZL 201930647572,2).
2. Le panneau de fil et d'autres composants actuels faibles à l'intérieur de l'alimentation d'énergie sont imbibés en huile isolante de haute résistance pendant plus de 2 fois.
3. L'alimentation d'énergie a la surchauffe, la surintensité, le court-circuit et d'autres fonctions de protection.
4. Facteur de puissance élevée, rendement élevé, fréquence stable de sortie et précision de contrôle élevée, qui peuvent effectivement améliorer la qualité du produit.
Utilisation de produit
Pour le matériel et la galvanoplastie en plastique ; Galvanoplastie de carte PCB ; Galvanoplastie de précision de métal précieux ; Revêtement électrophorétique ; Oxydation, polissage électrolytique, traitement électrolytique d'eaux d'égout ; Raffinage en métal, chauffage résistif, chauffage de four de vide et chauffage de canalisation ; Alimentation d'énergie de vieillissement et toute autre alimentation d'énergie adaptée aux besoins du client par C.C.
redresseur de 36V 300A pour l'électrodéposition
LA DIFFÉRENCE ENTRE LE THYRISTOR ET LE REDRESSEUR DE COMMUTATEUR D'IGBT
1, efficacité
Thyristor : 70%
IGBT : 90%
2, transformateur
Thyristor : Transformateur de fréquence de puissance, de large volume au sujet de 200kg
IGBT : sans transformateur de fréquence de puissance
3, efficacité économiseuse d'énergie
Thyristor : mauvais
IGBT : économie d'énergie environ 15%-30%
4, de début et de fin avec la charge
Thyristor : ne pouvez pas
IGBT : boîte
5, circuit de commande
Thyristor : Complexe, demande synchrone et difficile à intégrer
IGBT : employez le panneau simple de circuit intégré, et le traitement anti-corrosif s'est complètement fermé.
6, exactitude actuelle constante
Thyristor : <5%
IGBT : <1%
7, manière de refroidissement
Thyristor : eau/huile/refroidissement à l'air
IGBT : refroidissement à l'air de l'eau/
8, fréquence de travail
Thyristor : 50HZ
IGBT : 20KHZ
9, manière de contrôle
Thyristor : Déclencheur de déphasage
IGBT : PWM
10, ont produit le C.C
Thyristor : mi-onde
IGBT : Onde rectangulaire à haute densité de C.C
11, perturbation à la grille d'alimentation
Thyristor : grand, non facile à éliminer
IGBT : petit, facile à éliminer
12, taille et poids
Thyristor : de grande taille et lourd
IGBT : petit et léger
13, gamme de fluctuation permise de tension d'entrée
Thyristor : ±10%
IGBT : ±15%
redresseur de 36V 300A pour plaquer l'installation de redresseur
1, plaçant le redresseur et garder la stabilité de corps ; assurez la bonne ventilation. |
2, vérifiant la couverture de anodisation de redresseur si desserrant. |
3, coquille se reliante à rectifier pour empêcher l'électricité statique. |
4, Conecting le fil d'entrée à C.A. |
5, reliant les barres d'en cuivre de sortie de C.C |
6, reliant la boîte à télécommande de redresseur, si contrôle local, sautent cette étape |
7, tournent sur le commutateur d'air, puis la fan commence à tourner et le voyant de signalisation de puissance. |
8, bouton d'ajustement de rotation dans le sens horaire, augmentations de degré de voltmètre, fonctionnant pour indiquer l'éclairage léger. |
9, ajustent le bouton sur le maximum, puis le voltmètre devrait indiquer la tension évaluée, mètre actuel indique le volume de charge en conséquence. |
10, déconnectent le commutateur d'air, arrêtent le redresseur |
processus de produit :
