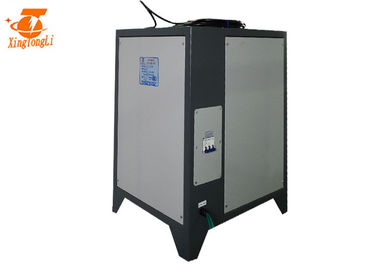

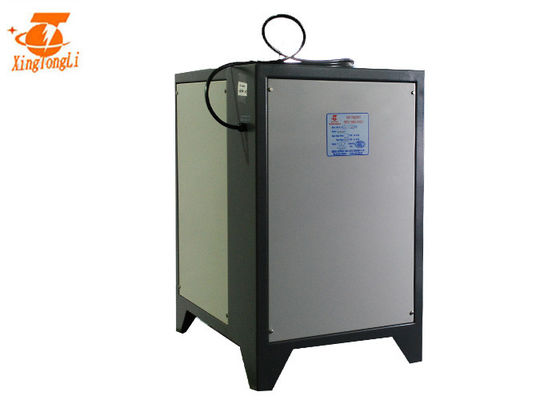

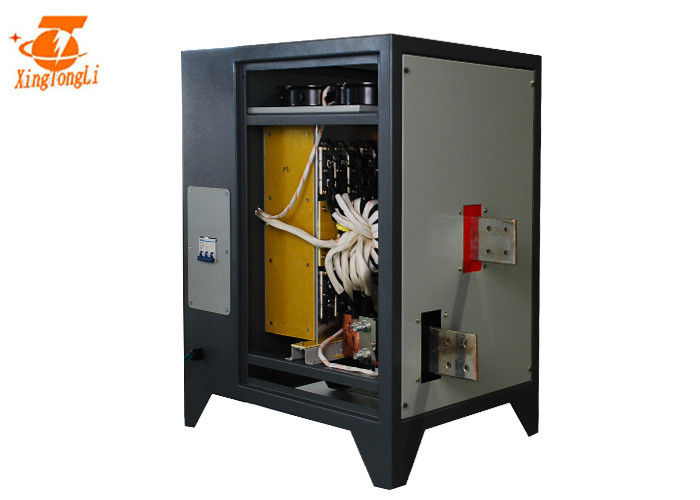

Redresseur électrolytique industriel de C.C de modèle à haute fréquence de commutateur de GENRAL SEPCIFICATION 15v 2000a
Entrée à C.A. | tension | 440v |
fréquence | 50/60hz | |
phase | phase 3 | |
sortie | actuel | 0~2000a facultatif |
tension | 0~15v facultatif ou selon la demande des clients | |
fréquence | 40khz | |
effiencicy | ≥89% | |
stabilité de tension | ≤1% | |
stabilité actuelle | ≤1% | |
Mode de stabilisation | Stabilisation actuelle/stabilisation de tension (permutable facilement) | |
gamme d'ajustement | Tension/courant de 0-100% sans interruption réglable dans la marge évaluée | |
partie commande | système de refroidissement | le refroidissement à l'air /water se refroidissant/a mélangé le refroidissement à l'air de l'eau et |
méthode de contrôle | contrôle local de panneau/PLC à télécommande de boîte | |
Contenu d'affichage | Mètre de tension/mètre actuel/travail/au-dessus du temp/d'erreur, etc…. | |
Méthode de protection | L'entrée au-dessus de la tension/sous la tension/au-dessus du courant/a produit sous peu/au-dessus de la protection personnelle etc. de chauffage. | |
employez l'environnement | Température de fonctionnement | -20-50℃ |
Température ambiante | 30-65℃ | |
Humidité ambiante | ≤90% | |
Chargement fonctionnant | L'opération de capacité totale, plus de 1 000 mètres au-dessus de niveau de la mer, a réduit l'opération de charge |
OPTION : 1redresseurélectrolytiqueindustrieldeC.Cdemodèleà haute fréquencedecommutateurde5v2000a
Ondulation réduite | L'ondulation est la quantité de C.A. qui apparaît comme fluctuations de tension sur la sortie de C.C. Puisque quelques applications de finissage en métal ne peuvent pas tolérer les niveaux excessifs d'ondulation, nous offre des alimentations d'énergie avec l'ondulation aussi bas que 3% de l'opération de point de consigne |
Renverser de polarité | inverse inverse ou automatique manuel |
Mètre d'ampèreheure/minute de Digital | réalisez l'heure actuelle, contrôle minutieux actuel, réalisez la solution chimique s'ajoutent automatiquement |
Interface analogique d'ordinateur | 0~10v, 4~20mA, l'interface 0~5V, réalisent à télécommande, épargnant le coût |
Contrôle de PLC +HMI | RS 485, Profibus, interface de norme internationale de Profinet |
minuterie de multi-période | Les minuteries sont disponibles pour arrêter le redresseur, déclenchent une alarme, illuminent une lumière (ou toute combinaison) à la fin d'un cycle de processus |
Cabinet : le Cabinet de redresseur d'électrolyse adopte des liens magnétiques de coupe, réduit les pertes de courant de Foucault, et le pistolage d'armoire dans son ensemble |

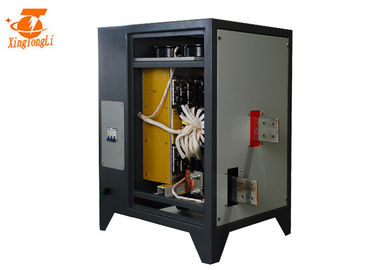

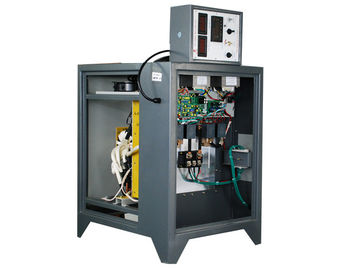

Structure : Conception raisonnable de structure, d'isolement la pièce d'inverseur et, pièce de rectification, commodes pour démonter et entretien |
Radiateur : la capacité de radiateur augmentée 1,5 fois, s'assurent l'effet mieux de refroidissement |
commutez la manière de contrôle : le redresseur d'électrolyse adoptent le commutateur mou déphaseur de plein pont, perte du reduct IGBT, énergie d'économies |
Transformateur principal : le redresseur d'electrolyisis de C.C adopte le noyau amorphe, efficacité de transformateur d'augmentation, reduct la hausse de la température de transformateur, a coupé le poids de redresseur, améliorent la stabilité d'alimentation d'énergie, fiabilité |

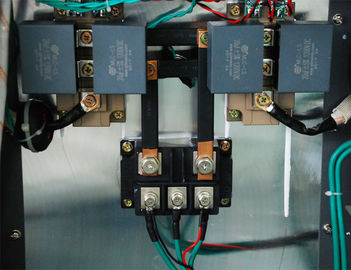

Diode de noyau et de Schottky : capacité de noyau augmentée 1,5 fois la diode de Schottky augmente 4 fois
|

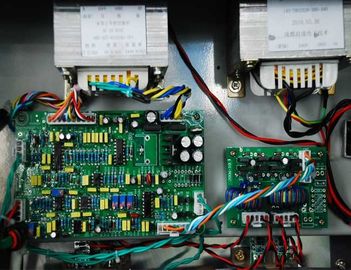

Conseil : tous les tableaux de commande ont fait le traitement d'anticorrosion avec la laque importée des trois défenses |
IGBT : la capacité de anodisation du redresseur IGBT d'aluminium augmentée 3 fois, rendent l'alimentation d'énergie plus fiable |
Installation
1, plaçant le redresseur électrolytique industriel de C.C de modèle à haute fréquence de commutateur de 15v 2000a et gardent la stabilité de corps ; assurez la bonne ventilation. |
2, vérifiant le redresseur d'électrolyse couvrent si desserrant. |
3, coquille se reliante à la terre pour empêcher l'électricité statique. |
4, Conecting le fil d'entrée à C.A. |

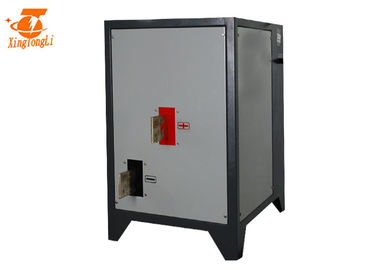

5, reliant les barres d'en cuivre de sortie de C.C |

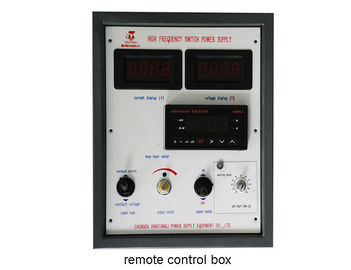

6, reliant la boîte à télécommande, si contrôle local, sautent cette étape |
7, mettent en marche le commutateur d'air, puis la fan commence à tourner et le voyant de signalisation de puissance. |
8, bouton d'ajustement de rotation dans le sens horaire, augmentations de degré de voltmètre, fonctionnant indiquent l'éclairage léger. |
9, ajustent le bouton sur le maximum, puis le voltmètre devrait indiquer la tension évaluée, mètre actuel indique le volume de charge en conséquence. |
10, déconnectent le commutateur d'air, coupent le courant |
