Alimentation d'énergie de galvanoplastie
>
|
|
| Lieu d'origine | La Chine |
| Nom de marque | xingtongli |
| Certification | ISO CE |
| Numéro de modèle | GKD12-100CVC |

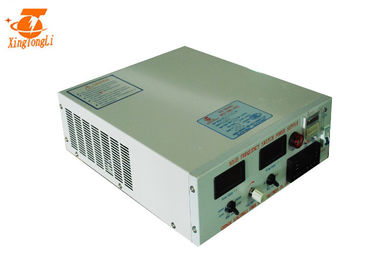

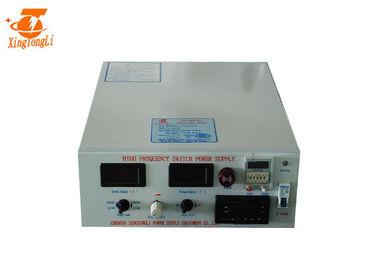

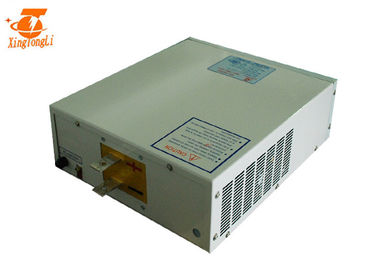

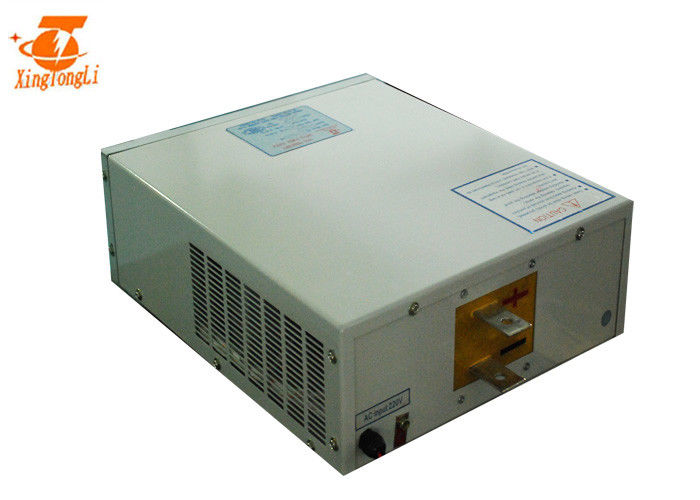

Redresseur à haute fréquence d'électrodéposition de commutation, également appelé en tant qu'alimentation d'énergie à commutation HF :
Ce qui est un nouveau type redresseur d'électrodéposition de machine d'électro électrodéposition – alimentations d'énergie à haute fréquence de commutation. Il combine des avantages de l'ajustement facile de douceur de forme d'onde de redresseur de silicium et de tension de redresseurs commandés de silicium, tandis qu'a l'efficacité la plus à forte intensité (jusqu'à 90%), le volume le plus petit, et inutile de dire, il est le redresseur d'électrodéposition le plus prometteur. La technologie manufacturière a résolu le problème de puissance, milliers d'ampères que les redresseurs d'électrodéposition de commutation de puissance ont écrit une étape pratique d'application.
Spécifications et paramètre de redresseur d'électrodéposition : |
|
| Tension d'entrée de redresseur d'électrodéposition | C.A. monophasé 110V/220V |
| Tension de sortie | 0~12v réglable |
| Courant de sortie | 0-100A réglable |
| Stabilité de tension | ≤1% |
| Stabilité actuelle | ≤1% |
| Facteur d'ondulation | 1%-2% |
| Efficacité | ≥90% |
| Mode de stabilisation | Stabilisation actuelle/stabilisation de tension (permutable facilement) |
| Chaîne d'ajustement | Tension/courant de 0-100% sans interruption réglable dans la marge évaluée |
| Système de refroidissement | Refroidissement à l'air/refroidissement par l'eau |
| Méthode de contrôle | Manual/PLC |
| Contenu d'affichage | Mètre de tension/mètre actuel/travail/au-dessus du temp/d'erreur, etc…. |
| Méthode de protection | Surtension/sousvoltage d'entrée/au-dessus du courant/de sous peu produit/au-dessus de la protection personnelle de chauffage etc…. |
| Température de fonctionnement | -20-50℃ |
| Température ambiante | -30-65℃ |
| Humidité ambiante | ≤90% |
| Chargement fonctionnant | Opération de capacité totale, plus de 1 000 mètres au-dessus de niveau de la mer, opération réduite de charge |

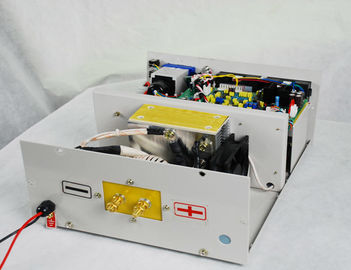

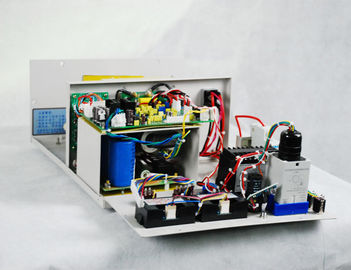

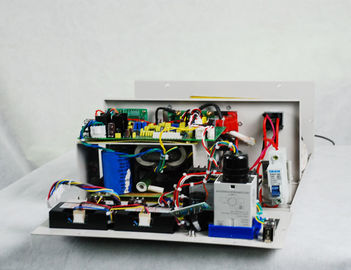

La structure principale de galvanoplastie de conversion de commutation de redresseur à haute fréquence d'électrodéposition a : le convertisseur en avant, le demi pont, le plein-pont, etc., ont des circuits « de commutateur dur » de (PWM) de modulation de largeur d'impulsion, ont également le circuit de puissance populaire « de commutateur mou » de contrôle de déphasage. Alimentation d'énergie à commutation HF d'électrodéposition de (PWM) de modulation d'impulsions en largeur, sa fréquence d'opération en grande partie en-dessous de 50 kilohertz, avec une tension ou un contrôle de retour actuel. Il changent la largeur d'impulsion de tension d'entraînement pour changer le courant de sortie en interrompant le flux de puissance et pour ajuster la méthode de coefficient d'utilisation, font le dispositif fonctionnant dans l'état « de commutation dure », IE forçant la conduction (tension n'est pas zéro) ou l'arrêt obligatoire (le courant n'est pas zéro), faisant le transistor de puissance de commutation existent à haute pression et grand croix actuelle quand commutateur en marche et en arrêt, pour cette fin commutant la perte moins, interférence maximale forte.
| 1, plaçant le redresseur de galvanoplastie de commutation à haute fréquence de contrôle de gens du pays de refroidissement à l'air de 12v 100a et gardent la stabilité de corps ; assurez la bonne ventilation. |
| 2, vérifiant le redresseur de galvanoplastie de commutation à haute fréquence de contrôle de gens du pays de refroidissement à l'air de 12v 100a couvrent si desserrant. |
| 3, mettant la coquille de machine à la terre pour empêcher l'électricité statique. |
| 4, Conecting le fil d'entrée à C.A. |
| 5, reliant le C.C de galvanoplastie de redresseur de commutation à haute fréquence de contrôle de gens du pays de refroidissement à l'air de 12v 100a ont produit les barres de cuivre avec le bain + - les barres de cuivre |
| 6, reliant la boîte à télécommande, si contrôle local, sautent cette étape |
| 7, mettent en marche le commutateur d'air, puis la fan commence à tourner et le voyant de signalisation de puissance. |
| 8, bouton d'ajustement de rotation dans le sens horaire, augmentations de degré de voltmètre, fonctionnant indiquent l'éclairage léger. |
| 9, ajustent le bouton sur le maximum, puis le voltmètre devrait indiquer la tension évaluée, mètre actuel indique le volume de charge en conséquence. |
| 10, déconnectent le commutateur d'air, coupent le courant |
