Redresseur de carte PCB
>
|
| Lieu d'origine | La Chine |
| Nom de marque | Xingtongli |
| Certification | CE RoHS |
| Numéro de modèle | GKD (M) (H) 12-2000CVC |

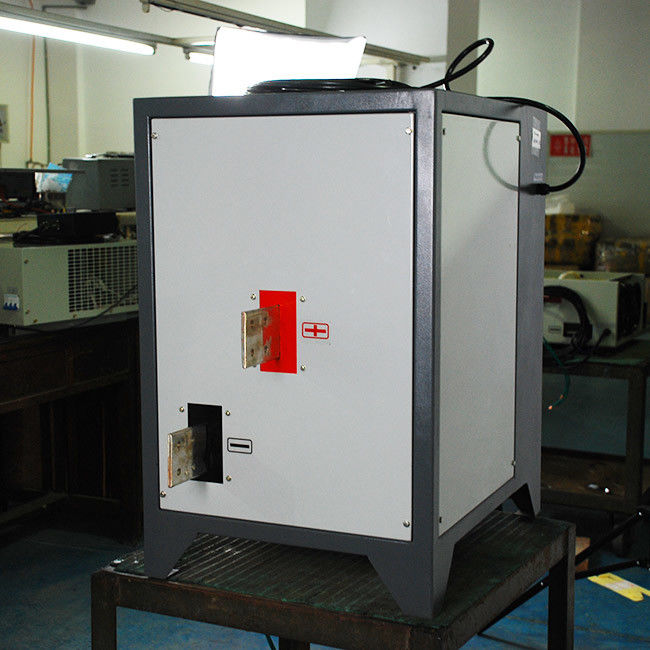

redresseur à haute fréquence de cuivrage de carte PCB de contrôle de PLC de 12V 2000A
le redresseur à haute fréquence de cuivrage de carte PCB de contrôle de PLC de 12V 2000A a été utilisé pour plaquer le nickel et autre mentaux. Énergie, poids léger et petite taille d'économie. Nous redresseur 2000A re-desgined. Il pourrait être plus petit et plus léger. Le poids est plus léger qu'avant 10kg.
Le redresseur adopte le contrôle mou de commutateur phase-décalé plein par pont, assurant la perte de la puissance faible d'IGBT. La capacité d'IGBT deviennent 3 fois plus grande.
Une certaine partie intérieure montrée a suivi, juste couleur diffierent.
Un certain PICS a été suivi
Application
Volt et le courant différents a différentes applications
Spécifications
| CARACTÉRISTIQUES POUR GKD (M) (H) 12-2000CVC | |||
| C.A. d'entrée | 380V±10% | 3phase | 50/60Hz |
| C.C de sortie | Volt | 0~12V réglable | |
| Actuel | 0~2000A réglable | ||
| Puissance | 24KW | ||
| Efficacité | >85% | ||
| Fréquence de commutation | 20KHz | ||
| Protection | Protection de court-circuit Protection de surchauffe Protection de manque de phase Entrée au-dessus de/protection basse tension |
||
| Condition de travail (La température) |
-10℃~50℃ | Mode de contrôle | Contrôle de panneau À télécommande |
| Poids net | 80kg | Mode fonctionnant | Tension constante (cv) Courant constant (cc) |
| Dimension (millimètres) | 480*600*740mm | Manière de refroidissement | Refroidissement à l'air |
D'autres avantages
1. Cabinet
a : Adoption de l'usinage complètement numérisé
b : Adoptant la production laminée à froid de la tôle d'acier de fer, après phosphorization, l'électrodéposition de zinc, jet en plastique, le redresseur obtient une meilleure résistance de la structure et anti-corrosif.
c : Il est commode démonter et réparer conception raisonnable de structure, conception d'isolement d'inverseur, pièce de rectification en raison de son se réunir ordonné.
d : Le radiateur obtient l'effet mieux de refroidissement en raison de sa capacité de 1,5 fois.
Système de contrôle 2 électrique
a : Le redresseur adopte le contrôle mou de commutateur phase-décalé plein par pont, assurant la perte de la puissance faible d'IGBT. La capacité d'IGBT deviennent 3 fois plus grande.
b : Le transformateur principal. Il adopte le noyau amorphe pour augmenter l'efficacité de transformateur et le transformateur frais, et non seulement peut éclairer le poids de redresseur, mais également peut renforcer la stabilité et la fiabilité de redresseur. À son étape élémentaire, il adopte le condensateur de blocage de série.
c : Le circuit magnétique de correction automatique de déviation est adopté et toute la puissance de noyau d'aimant obtient agrandie 1,5 fois.
Diode de barrière de 3 Schottky
a : Il a été augmenté 4 fois.
4 tous les tableaux de commande obtiennent le traitement antiseptique avec la laque importée.
Comment installer le redresseur
C'est manière d'installation pour le redresseur à télécommande. Non seulement de cette façon.
1. Pour relier la barre de cuivre au bain/échouez
2. Pour assurer l'alimentation d'énergie/redresseur est fondu
3. Pour s'assurer là est assez d'eau pour le type alimentation de refroidissement par l'eau d'énergie/redresseur
4. Nous conseil que tous les redresseurs devraient être localisé dans l'augmentation de sa vie.
