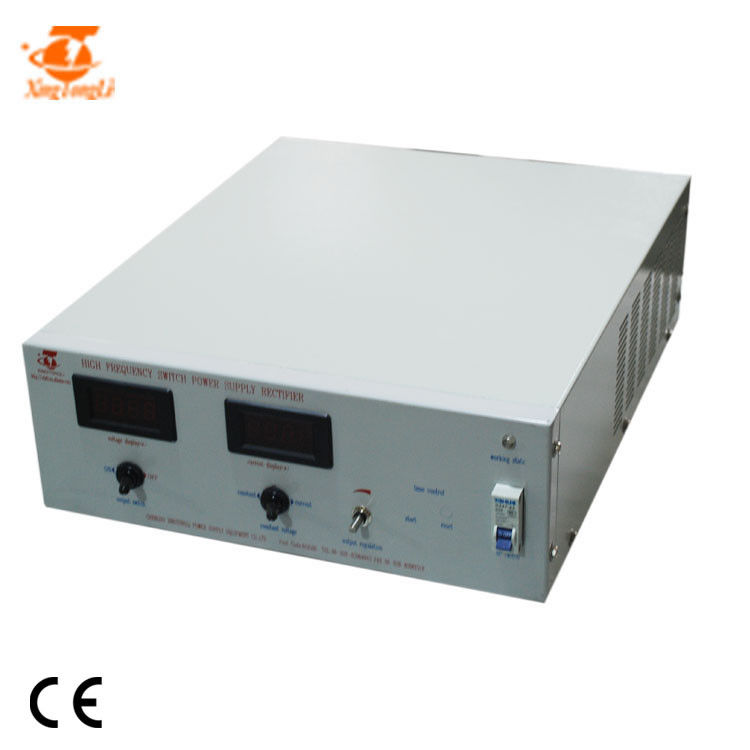

redresseur d'électrodéposition de 12v 15v 200a Grey Electroplating High Frequency Switching
  • redresseur d'électrodéposition de 12v 15v 200a Grey Electroplating High Frequency Switching
  • redresseur d'électrodéposition de 12v 15v 200a Grey Electroplating High Frequency Switching
  • redresseur d'électrodéposition de 12v 15v 200a Grey Electroplating High Frequency Switching
  • redresseur d'électrodéposition de 12v 15v 200a Grey Electroplating High Frequency Switching
  • redresseur d'électrodéposition de 12v 15v 200a Grey Electroplating High Frequency Switching
  • redresseur d'électrodéposition de 12v 15v 200a Grey Electroplating High Frequency Switching

redresseur d'électrodéposition de 12v 15v 200a Grey Electroplating High Frequency Switching

Lieu d'origine La Chine
Nom de marque Xingtongli
Certification CE
Numéro de modèle GKD (M) (H) 15-200CVC
Détails de produit
Application du projet:
alimentation d'énergie de galvanoplastie
Efficacité:
>85%
Manière de contrôle:
Contrôle local
Manière de refroidissement:
Refroidissement à l'air
Couleur:
Gris
Type:
C.A. au C.C
Nom:
redresseur d'alimentation en courant continu
Mettre en évidence:

électrodéposition de l'alimentation d'énergie

,

redresseur de C.C pour la galvanoplastie

,

Redresseur de électrodéposition de changement à haute fréquence

Conditions de paiement et d'expédition
Quantité de commande min
1 jeu
Prix
négociable
Détails d'emballage
Affaire en bois 505*430*282mm
Délai de livraison
5~8 jours ouvrables
Conditions de paiement
L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal
Capacité d'approvisionnement
100 ensemble/mois
Description de produit

Alimentation de placage 15 V 100 ampères cc avec IGBT


Redresseur de galvanoplastie à commutateur haute fréquence, également appelé alimentation à commutateur haute fréquence:

Il s'agit d'un nouveau type de redresseur d'alimentation CC - alimentation à découpage haute fréquence.Il combine les avantages de la douceur de la forme d'onde de l'alimentation du redresseur au silicium et du redresseur contrôlé au silicium facilement réglable, tout en ayant le rendement de courant le plus élevé (jusqu'à 90%), le plus petit volume et, il va sans dire, c'est l'alimentation de redresseur de galvanoplastie la plus prometteuse. .La technologie de fabrication a résolu le problème d'alimentation électrique et des milliers d'ampères de redresseur de galvanoplastie de commutateur de puissance sont entrés dans la phase pratique.

Quelques photos ont été suivies


redresseur d'électrodéposition de 12v 15v 200a Grey Electroplating High Frequency Switching 0
redresseur d'électrodéposition de 12v 15v 200a Grey Electroplating High Frequency Switching 1



Principe de conversion d'alimentation du redresseur de placage :

Faites passer le réseau électrique CA par le filtre d'interférence anti-électromagnétique EMI pour rectifier et filtrer directement l'onde.La tension continue est convertie en une fréquence d'onde carrée de dizaines ou de centaines de KHz par l'onduleur, puis isolée par le transformateur haute fréquence pour réduire la tension, puis passer la haute tension.Le filtre de fréquence délivre une tension continue.Après échantillonnage, comparaison, amplification et contrôle, le circuit de commande et le convertisseur de puissance contrôlent le rapport cyclique de l'IGBT pour obtenir une tension de sortie stable (ou courant de sortie).

Tube de commande de redresseur électrolytique à commutateur haute fréquence dans l'état de fonctionnement, faible perte de consommation d'énergie, c'est-à-dire que l'efficacité du transformateur peut atteindre 75% à 90%, la petite taille, le poids léger et la précision et le facteur d'ondulation sont meilleurs que le redresseur au silicium, dans la plage de sortie complète Peut atteindre la précision requise pour la production.Le redresseur de galvanoplastie a une capacité d'autoprotection et peut être démarré et arrêté arbitrairement sous charge.Il est facile de se connecter à un ordinateur et apporte une grande commodité à l'automatisation de la production, il a donc été largement utilisé dans l'industrie de la galvanoplastie des PCB.

Application
Différents volts et courants ont différentes applications
redresseur d'électrodéposition de 12v 15v 200a Grey Electroplating High Frequency Switching 2

spécification

SPÉCIFICATIONS POUR GKD(M)(H)15-200CVC
Entrée CA 220V±10% monophasé 50/60Hz
Sortie CC Volt 0~15V Réglable
Actuel 0~200A Réglable
Pouvoir 3KW
Efficacité >85 %
Fréquence de commutation 20KHz
protection Protection de court circuit
Protection contre la surchauffe
Protection contre le manque de phase
Protection contre les sur/basses tensions d'entrée
Condition de travail
(Température)
-10℃~50℃ Mode de contrôle Contrôle du panneau
Télécommande
Poids net 19 kg Mode de fonctionnement Tension constante (CV)
Courant constant (CC)
Dimensions(mm)

465*390*162

Mode de refroidissement Refroidissement par air

Caractéristiques
electroplating rectifier.jpg


1. 0 ~ 10 V, 4 ~ 20 mA, PLC, minuterie, compteur ampère-minute/heure, HMI peut être fourni
2. Mode de contrôle : contrôle local ou contrôle à distance (la longueur du câble est déterminée par les clients)
3. Le Japon IGBT (le choix par défaut) ou l'Allemagne IGBT sont adoptés
4. Après avoir été phosphaté, galvanisé et pulvérisé de plastique, le châssis a une excellente fonction de résistance à la corrosion
5. Facile à utiliser et à réparer

Autres avantages
redresseur d'électrodéposition de 12v 15v 200a Grey Electroplating High Frequency Switching 4

1. Armoire
a : Adopter un usinage entièrement numérisé
b : Adoption de la production laminée à froid de tôles d'acier en fer, aprèsphosphorisation, zingage, pulvérisation de plastique, le redresseur obtient une meilleure résistance structurelle etanticorrosion.
c: Conception de structure raisonnable, conception d'onduleur isolé, la pièce de rectification est pratique à démonter et à réparer en raison de son assemblage soigné.
d : Le radiateur obtient un meilleur effet de refroidissement en raison de son1,5 fois la capacité.


2 Système de contrôle électrique
a: Le redresseur adopte une commande de commutation logicielle déphasée à pont complet, garantissant la perte de puissance la plus faible de l'IGBT.La capacité de l'IGBT devient3 fois plus grand.
b : Le transformateur principal.Il adopte un noyau amorphe pouraugmenter l'efficacité du transformateuret refroidir le transformateur, et non seulement peut alléger le poids du redresseur, mais peut également renforcer la stabilité et la fiabilité du redresseur.À son stade élémentaire, il adopte un condensateur de blocage en série.
c: Le circuit de correction automatique de déviation magnétique est adopté et la puissance totale du noyau magnétique est agrandie1,5 fois.


3 diodes à barrière Schottky
a : Il a été étendu4 fois.


4 Tous les panneaux de contrôle reçoivent un traitement antiseptique avec de la laque importée.

Comment installer un redresseur
Il s'agit d'une méthode d'installation pour le redresseur de télécommande.Pas seulement de cette façon.
1. Pour connecter la barre de cuivre avec le bain/réservoir
2. Pour s'assurer que l'alimentation/redresseur est mis à la terre
3. Pour s'assurer qu'il y a suffisamment d'eau pour l'alimentation/redresseur de type refroidissement par eau
4. Nous conseillons que tous les redresseurs soient isolés pour augmenter leur durée de vie.

redresseur d'électrodéposition de 12v 15v 200a Grey Electroplating High Frequency Switching 5
redresseur d'électrodéposition de 12v 15v 200a Grey Electroplating High Frequency Switching 6

Notre service


Service avant-vente
1. Pour répondre à vos questions dans les 24 heures.
2. Une image de conception 3D et un schéma de câblage peuvent être offerts.
3. Des images de la partie intérieure peuvent être offertes
4. L'OEM et l'ODM sont acceptés

Service après-vente
1. Pour résoudre vos problèmes dans les 24 heures.
2. Les pièces de rechange peuvent être offertes gratuitement sous 1 an de garantie
3. La machine est endommagée par la qualité et peut être changée gratuitement dans un délai d'un an
4. Le client peut vérifier le redresseur avant l'usine par lui-même ou une vidéo de test peut être proposée



FAQ
1.Q : Êtes-vous une usine ou une entreprise de distribution ?
A: nous sommes l'usine peut offrir un prix plus bas mais la même bonne qualité.
2.Q : Où se trouve votre entreprise ?
R : Notre société est située dans la ville de Chengdu, l'une des villes chinoises à la croissance la plus rapide.
3.Q : Si je veux visiter votre usine, comment puis-je y aller ?
A: Il vous suffit de nous dire quand venez dans notre entreprise, nous viendrons vous chercher à l'aéroport.
4.Q : Comment puis-je effectuer un paiement ?
A : Vous pouvez choisir T/T, L/C, D/A, D/P et d'autres paiements.
5.Q : Comment puis-je obtenir mes marchandises ?
A: Maintenant, nous avons l'expédition, Air, DHL, FeDex et UPS cinq moyens de transport.Si vous avez commandé de gros redresseurs et que ce n'est pas urgent, l'expédition est le meilleur moyen.Si vous avez commandé petit ou si c'est urgent, Air, DHL et FeDex sont recommandés.De plus, si vous souhaitez recevoir vos marchandises à votre domicile, veuillez choisir DHL ou FeDex ou UPS.S'il n'y a pas de moyen de transport que vous souhaitez choisir, veuillez me contacter sans hésitation.
6.Q : Si des problèmes de mes redresseurs se produisaient, que dois-je faire ?
A: Premièrement, résolvez les problèmes par vous-même conformément au manuel de l'utilisateur.Il y a des solutions là-dedans s'il s'agit de problèmes courants.Deuxièmement, si le manuel de l'utilisateur ne peut pas résoudre vos problèmes, veuillez me contacter immédiatement.Nos ingénieurs sont en attente.
