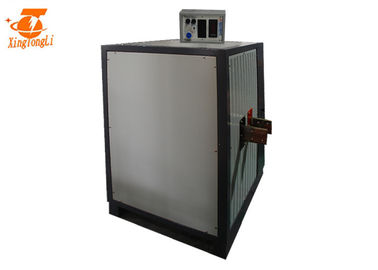

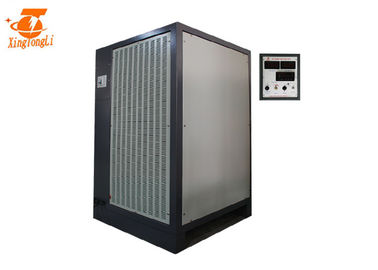

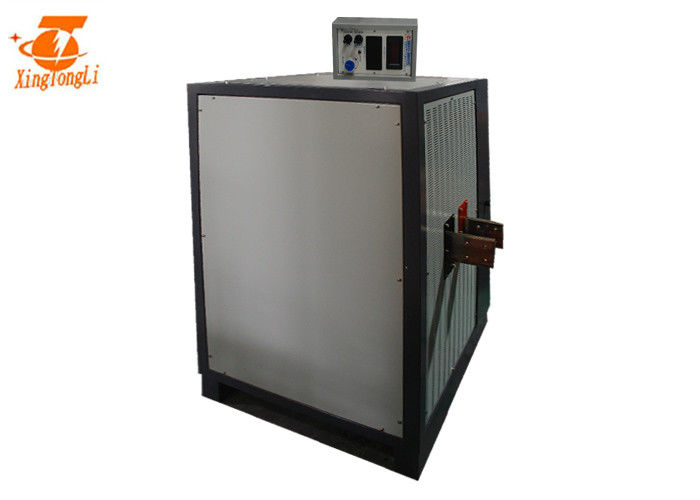

l'approvisionnement d'alimentation CC variable de l'igbt 24v à haute fréquence pour le cuivre, zinguent les caractéristiques de galvanoplastie :
tension d'entrée | phase 50/60hz de 220v 3 |
Tension de sortie | 0~24v réglable |
Stabilité de tension | 0~2000a réglable |
Stabilité actuelle | ≤1% |
Facteur d'ondulation | 1%-2% |
efficacité | ≥90% |
poids | 200kg |
dimension | 820*780*940mm |
Mode de stabilisation | Stabilisation actuelle/stabilisation de tension (permutable facilement) |
Chaîne d'ajustement | Tension/courant de 0-100% sans interruption réglable dans la marge évaluée |
Système de refroidissement | Refroidissement à l'air |
Méthode de contrôle | contrôle local/contrôle à télécommande/PLC |
Contenu d'affichage | Mètre de tension/mètre actuel/fonctionnement/au-dessus de temp/d'erreur, |
Méthode de protection | Surtension/sousvoltage d'entrée/au-dessus de short actuel/sortie/au-dessus de la protection personnelle de chauffage etc…. |
Température de fonctionnement | - 20-50℃ |
Température ambiante | -30-65℃ |
Humidité ambiante | ≤90% |
Cabinet : l'armoire refroidie à l'eau à haute fréquence de l'alimentation d'énergie d'igbt d'électrodéposition de zinc 18v 3000a adopte des liens coupés magnétiques, réduire des pertes de courant de Foucault, et l'armoire dans son ensemble le pistolage |
Structure : La conception raisonnable de structure, a isolé la pièce d'inverseur et, la pièce de rectification, commodes pour démonter et entretien |
Radiateur : la capacité de radiateur a augmenté 1,5 fois, s'assurent un meilleur effet de refroidissement |
manière de contrôle de commutateur : adoptez le commutateur mou déphaseur de plein pont, perte du reduct IGBT, économisez l'énergie |
Transfadopts principaux le noyau amorphe refroidi à l'eau à haute fréquence de l'alimentation d'énergie d'igbt d'électrodéposition de zinc 18v 3000a, efficacité de transformateur d'augmentation, reduct la hausse de la température de transformateur, a coupé le poids de redresseur, améliorent la stabilité d'alimentation d'énergie, fiabilité |
Diode de noyau et de Schottky : la capacité de noyau a augmenté 1,5 fois la diode de Schottky augmente 4 fois
|
Conseil : le zinc refroidi à l'eau à haute fréquence plaquant tableaux de commande de l'alimentation d'énergie d'igbt tous les 18v 3000a a fait le traitement d'anticorrosion avec la laque importée des trois défenses |
IGBT : le zinc refroidi à l'eau de la fréquence 3high plaquant la capacité de l'alimentation d'énergie d'igbt 18v 3000a IGBT a augmenté 3 fois, rendent l'alimentation d'énergie plus fiable |
1, plaçant le redresseur et garder la stabilité de corps ; assurez la bonne ventilation. |
2, vérifiant la couverture de anodisation de redresseur si desserrant. |
3, coquille se reliante à rectifier pour empêcher l'électricité statique. |
4, Conecting le fil d'entrée à C.A. |
5, reliant les barres d'en cuivre de sortie de C.C |
6, reliant la boîte à télécommande de redresseur, si contrôle local, sautent cette étape |
7, tournent sur le commutateur d'air, puis la fan commence à tourner et le voyant de signalisation de puissance. |
8, bouton d'ajustement de rotation dans le sens horaire, augmentations de degré de voltmètre, fonctionnant pour indiquer l'éclairage léger. |
9, ajustent le bouton sur le maximum, puis le voltmètre devrait indiquer la tension évaluée, mètre actuel indique le volume de charge en conséquence. |
10, déconnectent le commutateur d'air, arrêtent le redresseur |
