Petit placage à l'or gris de redresseur de carte PCB d'Igbt 12v 100a monophasé avec le contrôle de panneau
  • Petit placage à l'or gris de redresseur de carte PCB d'Igbt 12v 100a monophasé avec le contrôle de panneau
  • Petit placage à l'or gris de redresseur de carte PCB d'Igbt 12v 100a monophasé avec le contrôle de panneau
  • Petit placage à l'or gris de redresseur de carte PCB d'Igbt 12v 100a monophasé avec le contrôle de panneau

Petit placage à l'or gris de redresseur de carte PCB d'Igbt 12v 100a monophasé avec le contrôle de panneau

Lieu d'origine La Chine
Nom de marque Xingtongli
Certification CE RHOS
Numéro de modèle GKD12-100CVC
Détails de produit
Application:
redresseur de placage à l'or
Efficacité:
>85%
Commandez la manière:
contrôle de panneau
Manière de refroidissement:
refroidissement à l'air
couleur:
gris
Type:
C.A. au C.C
Taille:
420*310*145
Poids:
10 kg
Surligner:

redresseur d'électrodéposition de carte PCB

,

alimentation d'énergie de galvanoplastie de carte PCB

Conditions de paiement et d'expédition
Quantité de commande min
1 jeu
Prix
Negotiable
Détails d'emballage
Coffret en bois
Délai de livraison
5~7 jours ouvrables
Conditions de paiement
L/C, D/A, D/P, T/T, Western Union, MoneyGram, Paypal
Capacité d'approvisionnement
100 ensemble/mois
Description de produit



machine de galvanoplastie de cuivre de redresseur avec la minuterie, contrôle de panneau



Par l'anti filtre de perturbation électromagnétique d'IEM, la rectification directe, filtre saluent font la grille d'alimentation à C.A., par l'inverseur pour convertir la tension CC En fréquence d'onde rectangulaire des dizaines ou des centaines de kilohertz, puis par l'isolement à haute fréquence de transformateur, réduisent la tension, et puis par la tension CC À haute fréquence de sortie de filtre. Après avoir prélevé, comparé, amplifié et commandé, circuit d'entraînement et coefficient d'utilisation de contrôle de convertisseur de puissance d'IGBT pour obtenir la tension stable de sortie (ou le courant de sortie).

Dans la condition de travail, la perte de puissance du tube de contrôle du redresseur de galvanoplastie de commutateur à haute fréquence est petite, l'efficacité peut atteindre 75% - 90%, le volume est petit, le poids est lumière, la précision et le coefficient d'ondulation sont meilleur que le redresseur de silicium. La gamme de sortie peut atteindre la précision exigée par production. Le redresseur de galvanoplastie a la capacité d'autoprotection, peut démarrer et s'arrêter à volonté sous la charge. Il est facile de se relier à l'ordinateur, qui apporte la grande commodité à la production automatique, ainsi il a été très utilisé dans l'industrie de galvanoplastie de carte PCB.

Un certain PICS a été suivi

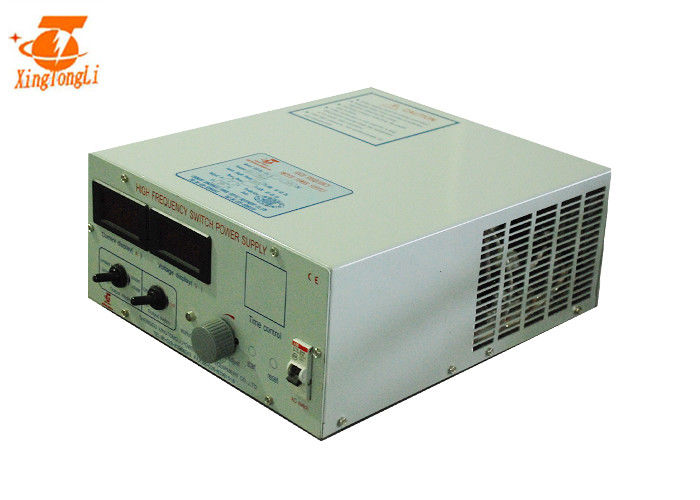

Petit placage à l'or gris de redresseur de carte PCB d'Igbt 12v 100a monophasé avec le contrôle de panneau 0

Petit placage à l'or gris de redresseur de carte PCB d'Igbt 12v 100a monophasé avec le contrôle de panneau 1

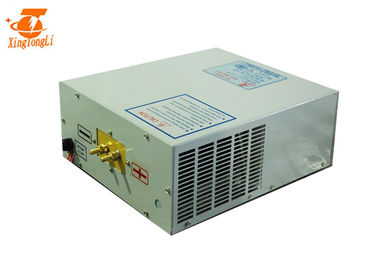

Dos



Petit placage à l'or gris de redresseur de carte PCB d'Igbt 12v 100a monophasé avec le contrôle de panneau 2



Application

Volt et le courant différents a différentes applications

Petit placage à l'or gris de redresseur de carte PCB d'Igbt 12v 100a monophasé avec le contrôle de panneau 3



Spécifications

CARACTÉRISTIQUES POUR GKD12-100CVC
C.A. d'entrée 380V±10% 3phase 50/60Hz
C.C de sortie Volt 0~12V réglable
Actuel 0~100A réglable
Puissance 1.2KW
Efficacité >85%
Ondulation <5>
Fréquence de commutation 20KHz
Protection Protection de court-circuit
Protection de surchauffe
Protection de manque de phase
Entrée au-dessus de/protection basse tension
Condition de travail
(La température)
-10℃~50℃ Mode de contrôle Contrôle de panneau
À télécommande
Poids net 7.5kg Mode fonctionnant Tension constante (cv)
Courant constant (cc)
Dimension (millimètres) 273*222.5*88 Manière de refroidissement Refroidissement à l'air

Caractéristiques
rectifier.jpg de galvanoplastie


1. 0~10V, 4~20mA, PLC, minuterie, le compteur d'Ampère-minute/heure, HMI peut être fourni


2. Mode de contrôle : Contrôle ou à télécommande local (la longueur du câble est déterminée par des clients)


3. Le Japon IGBT (le choix de défaut) ou l'Allemagne IGBT sont adoptés


4. Après avoir été phosphaté, galvanisé et le plastique pulvérisé, le châssis a l'excellente fonction de résistance à la corrosion


5. Facile à utiliser et repaire



D'autres avantages

Petit placage à l'or gris de redresseur de carte PCB d'Igbt 12v 100a monophasé avec le contrôle de panneau 5



1. Cabinet
a : Adoption de l'usinage complètement numérisé
b : Adoptant la production laminée à froid de la tôle d'acier de fer, après phosphorization, l'électrodéposition de zinc, jet en plastique, le redresseur obtient une meilleure résistance de la structure et anti-corrosif.
c : Il est commode démonter et réparer conception raisonnable de structure, conception d'isolement d'inverseur, pièce de rectification en raison de son se réunir ordonné.
d : Le radiateur obtient l'effet mieux de refroidissement en raison de sa capacité de 1,5 fois.



Système de contrôle 2 électrique
a : Le redresseur adopte le contrôle mou de commutateur phase-décalé plein par pont, assurant la perte de la puissance faible d'IGBT. La capacité d'IGBT deviennent 3 fois plus grande.
b : Le transformateur principal. Il adopte le noyau amorphe pour augmenter l'efficacité de transformateur et le transformateur frais, et non seulement peut éclairer le poids de redresseur, mais également peut renforcer la stabilité et la fiabilité de redresseur. À son étape élémentaire, il adopte le condensateur de blocage de série.
c : Le circuit magnétique de correction automatique de déviation est adopté et toute la puissance de noyau d'aimant obtient agrandie 1,5 fois.



Diode de barrière de 3 Schottky
a : Il a été augmenté 4 fois.



4 tous les tableaux de commande obtiennent le traitement antiseptique avec la laque importée.



Comment installer le redresseur
C'est manière d'installation pour le redresseur à télécommande. Non seulement de cette façon.
1. Pour relier la barre de cuivre au bain/au réservoir
2. Pour assurer l'alimentation d'énergie/redresseur est fondu
3. Pour s'assurer là est assez d'eau pour le type alimentation de refroidissement par l'eau d'énergie/redresseur
4. Nous conseil que tous les redresseurs devraient être localisé dans l'augmentation de sa vie.

Petit placage à l'or gris de redresseur de carte PCB d'Igbt 12v 100a monophasé avec le contrôle de panneau 6

Le circuit principal de l'alimentation d'énergie inclut le transformateur principal, l'ensemble de redresseur de puissance et quelques autres essai et dispositifs de protection. La fonction principale de transformateur de l'alimentation d'énergie est de ramener le courant/tension à C.A. à la tension exigée par le processus de galvanoplastie. Le redresseur de thyristor utilise un transformateur de la fréquence (50Hz/60Hz), alors que l'alimentation d'énergie de changement à haute fréquence utilise un transformateur (10-50KHZ) à haute fréquence. Le dispositif de détection inclut le voltmètre et le transformateur de courant. Le dispositif de protection est principalement utilisé pour la protection de surintensité des éléments de redresseur d'alimentation d'énergie. Le circuit de commande inclut le thyristor ou IGBT, circuit de commande de déclencheur, actionnent le circuit mou de début, surintensité, circuit de protection de surtension, circuit de protection de phase de puissance.
