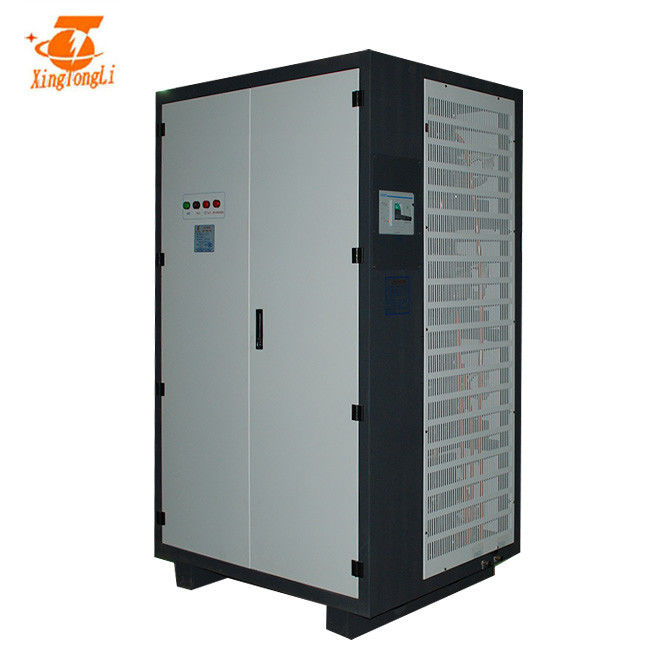

redresseur de anodisation en aluminium de C.C de 24v 200a avec des caractéristiques techniques principales d'interface de signal 4~20mA :
Commutez le bouton se tournent en marche et en arrêt à plusieurs reprises vers un certain intervalle, quand le commutateur est mis en marche, l'approvisionnement de puissance d'entrée par le bouton de commutateur et le circuit de filtre pour assurer le chargement, pendant le commutateur entier allument la durée, l'énergie fournie d'alimentation d'énergie au chargement ;
Quand le commutateur débranché, approvisionnement de puissance d'entrée s'est interrompu pour fournir l'énergie. Soyez vu, l'approvisionnement de puissance d'entrée pour fournir l'énergie pour la charge est intermittent, afin de charger peut être obtiennent une alimentation d'énergie continue d'énergie, commutant l'alimentation d'énergie de mode doit avoir un dispositif de stockage de l'énergie, quand le commutateur s'allume, il y a une partie d'énergie stockée dans le commutateur, quand le débranchement, l'énergie stockée libérera pour charger. L'inductance employée pour stocker l'énergie, quand le commutateur est éteint, énergie stockée dans l'inductance par la version de diode à la charge, veillent que la charge pour obtenir une énergie continue et stable, parce que la diode permettent à la charge d'obtenir le courant continu, de soi-disant diodes de courant continu. C'est le fonctionnement d'alimentation d'énergie de mode de commutateur de manière.
Spécifications
CARACTÉRISTIQUES POUR GKD35-6000CVC | |||
C.A. d'entrée | 220V±10% | 3phase | 50/60Hz |
C.C de sortie | Volt | 0~35V réglable | |
Actuel | 0~6000A réglable | ||
Puissance | 210KW | ||
Efficacité | >85% | ||
fréquence de sortie | 40KHz fixe | ||
Protection | Protection de court-circuit Protection de surchauffe Protection de manque de phase Entrée au-dessus de/protection basse tension |
||
Condition de travail (La température) |
-10℃~50℃ | Mode de contrôle | Contrôle de panneau À télécommande |
Poids net | 500kg | Mode fonctionnant | Tension constante (cv) Courant constant (cc) |
Dimension (millimètres) | 1401*900*1913mm | Manière de refroidissement | Refroidissement à l'air |
Caractéristiques de redresseur de C.C anodisé par aluminium :
Il a les avantages de la petite taille, du poids léger, du rendement élevé et de la précision de contrôle élevée.
L'alimentation d'énergie de modulation d'impulsions en largeur présente la technologie de pointe internationale, adopte le module d'alimentation international de la marque IGBT ;
La fonction parfaite de protection, avec la tension stable et le mode fonctionnant actuel stable, et avec le filtrage, surtension, surchauffe, court-circuit, fonction absente de protection de phase et début doux fonctionnent.
L'alimentation d'énergie adopte le système de contrôle spécial de conception, et la structure interne est acide et l'alcali résistante, qui améliore considérablement la durée de vie du produit.
Système de synchronisation d'A. Digital ;
B. mètre d'ampèreheure ;
C. interface standard ;
D. interface de signal de commande.
Comment installer le redresseur
C'est manière d'installation pour le redresseur à télécommande. Non seulement de cette façon.
1. Pour relier la barre de cuivre au bain/échouez
2. Pour assurer l'alimentation d'énergie/redresseur est fondu
3. Pour s'assurer là est assez d'eau pour le type alimentation de refroidissement par l'eau d'énergie/redresseur
4. Nous conseil que tous les redresseurs devraient être localisé dans l'augmentation de sa vie.
D'autres avantages
1. Cabinet
a : Adoption de l'usinage complètement numérisé
b : Adoptant la production laminée à froid de la tôle d'acier de fer, après phosphorization, l'électrodéposition de zinc, jet en plastique, le redresseur obtient une meilleure résistance de la structure et anti-corrosif.
c : Il est commode démonter et réparer conception raisonnable de structure, conception d'isolement d'inverseur, pièce de rectification en raison de son se réunir ordonné.
d : Le radiateur obtient l'effet mieux de refroidissement en raison de sa capacité de 1,5 fois.
Système de contrôle 2 électrique
a : Le redresseur adopte le contrôle mou de commutateur phase-décalé plein par pont, assurant la perte de la puissance faible d'IGBT. La capacité d'IGBT deviennent 3 fois plus grande.
b : Le transformateur principal. Il adopte le noyau amorphe pour augmenter l'efficacité de transformateur et le transformateur frais, et non seulement peut éclairer le poids de redresseur, mais également peut renforcer la stabilité et la fiabilité de redresseur. À son étape élémentaire, il adopte le condensateur de blocage de série.
c : Le circuit magnétique de correction automatique de déviation est adopté et toute la puissance de noyau d'aimant obtient agrandie 1,5 fois.
Diode de barrière de 3 Schottky
a : Il a été augmenté 4 fois.
4 tous les tableaux de commande obtiennent le traitement antiseptique avec la laque importée.
