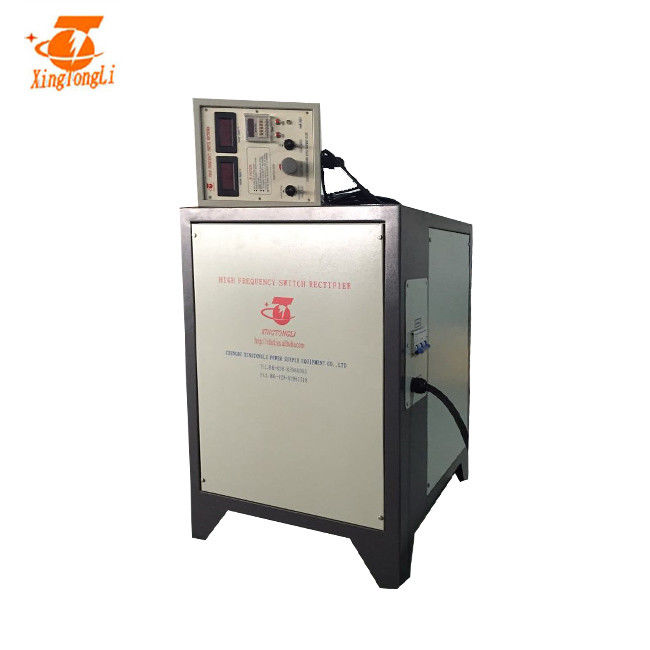

alimentation d'énergie d'électrolyse de 500v 60a pour le traitement de l'eau avec l'interface 4~20mA
Lieu d'origine | La Chine |
---|---|
Nom de marque | xingtongli |
Certification | ISO CE |
Numéro de modèle | GKD500-60CVC |
Quantité de commande min | 1 UNITÉ |
Prix | Negotiable |
Détails d'emballage | Taille en bois simple d'emballage de cas : poids de 750*560*780mm : 114kg |
Délai de livraison | 10~15 jours de travail |
Conditions de paiement | L/C, A/D, D/P, T/T, Western Union, MoneyGram |
Capacité d'approvisionnement | 150UNITS/MONTH |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xNom de produit | ALIMENTATION d'ÉNERGIE d'ÉLECTRODIALYSE de 500v 60a pour le traitement de l'eau avec l'interface 4~2 | Tension d'entrée | C.A. 415V |
---|---|---|---|
Phase | Phase 3 | Tension de sortie | C.C 0~500v réglable |
Courant de sortie | C.C 0~40A réglable | Mode de travail | CV DE CC |
Taille | 750*560*780mm | Poids | 75KG |
Couleur | Gris | ||
Surligner | redresseur d'électrocoagulation,redresseur de traitement des eaux usées |
ALIMENTATION d'ÉNERGIE d'ÉLECTRODIALYSE de 500v 60a pour le traitement de l'eau avec l'interface 4~20mA
intruduction
Introduction d'alimentation d'énergie d'électrodialyse
L'électrodialyse de traitement de l'eau devient de plus en plus populaire. Selon les derniers résultats de la recherche électroniques, combinés avec des méthodes de contrôle avancées, notre société a conçu une alimentation d'énergie consacrée d'électrodialyse. Ce redresseur d'électrodialyse emploie la technologie avancée de modulation d'impulsions en largeur, et utilise les modules de haute qualité et les transistors MOSFET d'IGBT en tant que dispositifs de commutation de puissance.
Notre processus de fabrication est très parfait. Le redresseur d'électrodialyse a les avantages de la petite taille, du poids léger, de la pleine représentation de fonction, stable et fiable. Adopt a avancé le système de contrôle de DSP, avec la fonction auto-actuelle automatique de stabilisation/stabilisation d'auto-tension, ne change pas avec la tension, fiabilité élevée, également équipée de la fonction d'interface de PLC et d'expansion de l'interface RS485, facile de réaliser le contrôle automatique.
Spécifications
CARACTÉRISTIQUES POUR GKD500-40CVC | |||
C.A. d'entrée | 380V±10% | 3phase | 50/60Hz |
C.C de sortie | Volt | 0~500V réglable | |
Actuel | 0~40A réglable | ||
Puissance | 20KW | ||
Efficacité | >85% | ||
fréquence de sortie | 40KHz fixe | ||
Protection | Protection de court-circuit Protection de surchauffe Protection de manque de phase Entrée au-dessus de/protection basse tension |
||
Condition de travail (La température) |
-10℃~50℃ | Mode de contrôle | Contrôle de panneau À télécommande |
Poids net | 90kg | Mode fonctionnant | Tension constante (cv) Courant constant (cc) |
Dimension (millimètres) | 715*485*860mm | Manière de refroidissement | Refroidissement à l'air |
Principe de fonctionnement d'alimentation d'énergie d'électrodialyse :
L'alimentation d'énergie d'électrodialyse se compose principalement de circuit de filtre de redresseur, de circuit de conversion de plein-pont, de transformateur à haute fréquence, de redresseur à haute fréquence, de circuit de filtre, de circuit d'approvisionnement de puissance auxiliare, et de circuit principal de boîtier de commande. Le circuit principal de boîtier de commande se compose principalement de circuit de protection d'échec de phase, de circuit de protection de la température, de circuit de protection de surcharge, de circuit de protection de court-circuit et de circuit de PWM avec l'ajustement de pi.
Après que la tension de grille triphasée soit commutée par l'alimentation d'énergie d'électrodialyse, et puis rectifiée et filtrée, une alimentation de l'énergie 520VDC stabilisée par C.C est obtenue et fournie au circuit inverseur. Le circuit inverseur se compose principalement de module de haute puissance de transistor MOSFET d'effet de champ (ou de module d'IGBT) pour former un circuit de conversion de plein-pont. Quand le PWM a produit les signaux de commande conduisent respectivement les modules d'alimentation par l'isolement, les deux ensembles de tubes diagonaux sont allumés alternativement. Sous la tension à haute fréquence primaire d'impulsion de transformateur à haute fréquence, la tension secondaire est fournie par le transformateur -redresseur à haute fréquence à la charge.
vitesse de traitement élevée et ainsi de suite.
Cabinet : les redresseurs de revêtement plaqués par IGBT de refroidissement à l'air de 48v 100A avec la minuterie adopte des liens magnétiques de coupe, réduit les pertes de courant de Foucault, et le pistolage d'armoire dans son ensemble |
Structure : le refroidissement à l'air de 48v 100A IGBT a plaqué des redresseurs de revêtement avec la minuterie avec la conception raisonnable de structure, d'isolement la pièce d'inverseur et, la pièce de rectification, commodes pour démonter et entretien |
Radiateur : la capacité de radiateur augmentée 1,5 fois, s'assurent l'effet mieux de refroidissement |
commutez la manière de contrôle : adoptez le commutateur mou déphaseur de plein pont, perte du reduct IGBT, énergie d'économies |
Transformateur principal : le redresseur du mode IGBT TR de commutateur de 60v 125A pour le système d'electrochilorination adopte le noyau amorphe, efficacité de transformateur d'augmentation, reduct la hausse de la température de transformateur, a coupé le poids de redresseur, améliorent la stabilité d'alimentation d'énergie, fiabilité |
Diode de noyau et de Schottky : capacité de noyau augmentée 1,5 fois la diode de Schottky augmente 4 fois
|
Conseil : tous les tableaux de commande ont fait le traitement d'anticorrosion avec la laque importée des trois défenses |
IGBT : La capacité d'IGBT augmentée 3 fois, rendent l'alimentation d'énergie plus fiable |
Comment installer le redresseur
C'est manière d'installation pour le redresseur à télécommande. Non seulement de cette façon.
1. Pour relier la barre de cuivre au bain/échouez
2. Pour assurer l'alimentation d'énergie/redresseur est fondu
3. Pour s'assurer là est assez d'eau pour le type alimentation de refroidissement par l'eau d'énergie/redresseur
4. Nous conseil que tous les redresseurs devraient être localisé dans l'augmentation de sa vie.
D'autres avantages
1. Cabinet
a : Adoption de l'usinage complètement numérisé
b : Adoptant la production laminée à froid de la tôle d'acier de fer, après phosphorization, l'électrodéposition de zinc, jet en plastique, le redresseur obtient une meilleure résistance de la structure et anti-corrosif.
c : Il est commode démonter et réparer conception raisonnable de structure, conception d'isolement d'inverseur, pièce de rectification en raison de son se réunir ordonné.
d : Le radiateur obtient l'effet mieux de refroidissement en raison de sa capacité de 1,5 fois.
Système de contrôle 2 électrique
a : Le redresseur adopte le contrôle mou de commutateur phase-décalé plein par pont, assurant la perte de la puissance faible d'IGBT. La capacité d'IGBT deviennent 3 fois plus grande.
b : Le transformateur principal. Il adopte le noyau amorphe pour augmenter l'efficacité de transformateur et le transformateur frais, et non seulement peut éclairer le poids de redresseur, mais également peut renforcer la stabilité et la fiabilité de redresseur. À son étape élémentaire, il adopte le condensateur de blocage de série.
c : Le circuit magnétique de correction automatique de déviation est adopté et toute la puissance de noyau d'aimant obtient agrandie 1,5 fois.
Diode de barrière de 3 Schottky
a : Il a été augmenté 4 fois.
4 tous les tableaux de commande obtiennent le traitement antiseptique avec la laque importée.
