Alimentation d'énergie de galvanoplastie
>
|
|
| Lieu d'origine | La Chine |
| Nom de marque | xingtongli |
| Certification | ISO CE RoHS |
| Numéro de modèle | GKD20-1000CVC |
igbt de 20V 1000A basé plaquant le redresseur
Spécifications
| CARACTÉRISTIQUES POUR GKD20-1000CVC | |||
| C.A. d'entrée | 380V±10% | phase 3 | 50/60Hz |
| C.C de sortie | Volt | 0~20V réglable | |
| Actuel | 0~1000A réglable | ||
| Puissance | 20KW | ||
| Efficacité | >85% | ||
| fréquence de sortie | 40KHz a fixé | ||
| ondulation de sortie | valeur efficace de 5% | ||
| Protection | Protection de court-circuit Protection de surchauffe Protection de manque de phase Entrée au-dessus de/protection basse tension |
||
| Condition de travail (La température) |
-10℃~50℃ | Mode de contrôle | Contrôle de panneau À télécommande |
| Poids net | 45kg | Mode fonctionnant | Constant Voltage (cv) Constant Current (cc) |
| Dimension (millimètres) | 690*550*520mm | Manière de refroidissement |
air refroidissement |
igbt de 20V 1000A basé plaquant des caractéristiques de redresseur
|
Cabinet : Le Cabinet adopte des liens coupés magnétiques, réduire des pertes de courant de Foucault, et l'armoire dans son ensemble le pistolage |
Structure : La conception raisonnable de structure, a isolé la pièce d'inverseur et, la pièce de rectification, commodes pour démonter et entretien |
|
Radiateur : la capacité de radiateur a augmenté 1,5 fois, s'assurent un meilleur effet de refroidissement |
manière de contrôle de commutateur : adoptez le commutateur mou déphaseur de plein pont, perte du reduct IGBT, économisez l'énergie |
|
Transformateur principal : adopte le noyau amorphe, efficacité de transformateur d'augmentation, reduct la hausse de la température de transformateur, coupe le poids de redresseur, améliore la stabilité d'alimentation d'énergie, fiabilité |
Diode de noyau et de Schottky : la capacité de noyau a augmenté 1,5 fois la diode de Schottky augmente 4 fois
|
|
Conseil : tous les tableaux de commande ont fait le traitement d'anticorrosion avec la laque importée des trois défenses |
IGBT : La capacité d'IGBT a augmenté 3 fois, rendent l'alimentation d'énergie plus fiable |

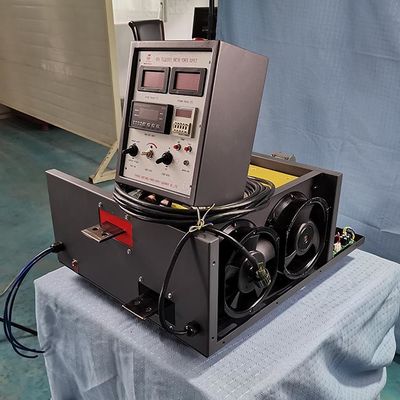

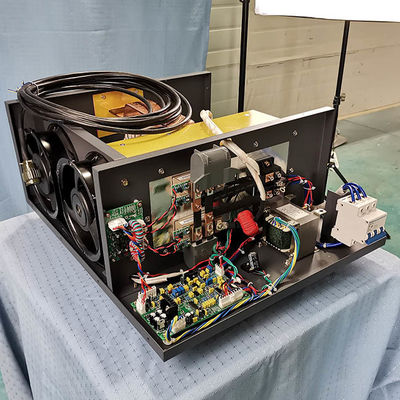

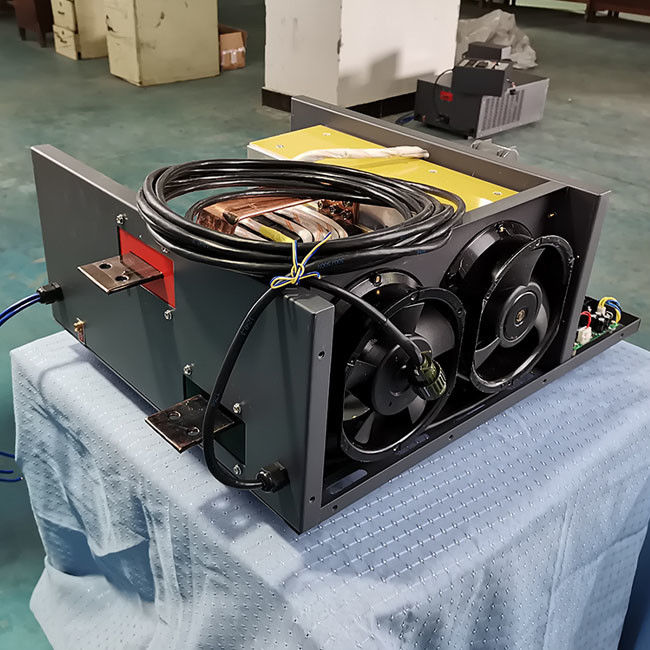

igbt de 20V 1000A basé plaquant l'image de redresseur :
LA DIFFÉRENCE ENTRE LE THYRISTOR ET LE REDRESSEUR DE COMMUTATEUR D'IGBT
1, efficacité
Thyristor : 70%
IGBT : 90%
2, transformateur
Thyristor : Transformateur de fréquence de puissance, de large volume au sujet de 200kg
IGBT : sans transformateur de fréquence de puissance
3, efficacité économiseuse d'énergie
Thyristor : mauvais
IGBT : économie d'énergie environ 15%-30%
4, de début et de fin avec la charge
Thyristor : ne pouvez pas
IGBT : boîte
5, circuit de commande
Thyristor : Complexe, demande synchrone et difficile à intégrer
IGBT : employez le panneau simple de circuit intégré, et le traitement anti-corrosif s'est complètement fermé.
6, exactitude actuelle constante
Thyristor : <5%
IGBT : <1%
7, manière de refroidissement
Thyristor : eau/huile/refroidissement à l'air
IGBT : refroidissement à l'air de l'eau/
8, fréquence de travail
Thyristor : 50HZ
IGBT : 20KHZ
9, manière de contrôle
Thyristor : Déclencheur de déphasage
IGBT : PWM
10, ont produit le C.C
Thyristor : mi-onde
IGBT : Onde rectangulaire à haute densité de C.C
11, perturbation à la grille d'alimentation
Thyristor : grand, non facile à éliminer
IGBT : petit, facile à éliminer
12, taille et poids
Thyristor : de grande taille et lourd
IGBT : petit et léger
13, gamme de fluctuation permise de tension d'entrée
Thyristor : ±10%
IGBT : ±15%
igbt de 20V 1000A basé plaquant l'installation de redresseur
| 1, plaçant le redresseur et garder la stabilité de corps ; assurez la bonne ventilation. |
| 2, vérifiant la couverture de anodisation de redresseur si desserrant. |
| 3, coquille se reliante à rectifier pour empêcher l'électricité statique. |
| 4, Conecting le fil d'entrée à C.A. |
| 5, reliant les barres d'en cuivre de sortie de C.C |
| 6, reliant la boîte à télécommande de redresseur, si contrôle local, sautent cette étape |
| 7, tournent sur le commutateur d'air, puis la fan commence à tourner et le voyant de signalisation de puissance. |
| 8, bouton d'ajustement de rotation dans le sens horaire, augmentations de degré de voltmètre, fonctionnant pour indiquer l'éclairage léger. |
| 9, ajustent le bouton sur le maximum, puis le voltmètre devrait indiquer la tension évaluée, mètre actuel indique le volume de charge en conséquence. |
| 10, déconnectent le commutateur d'air, arrêtent le redresseur |
processus de produit :
