Alimentation d'énergie de galvanoplastie
>
|
| Lieu d'origine | La Chine |
| Nom de marque | xingtongli |
| Certification | ISO CE RoHS |
| Numéro de modèle | GKD10-300CVC |

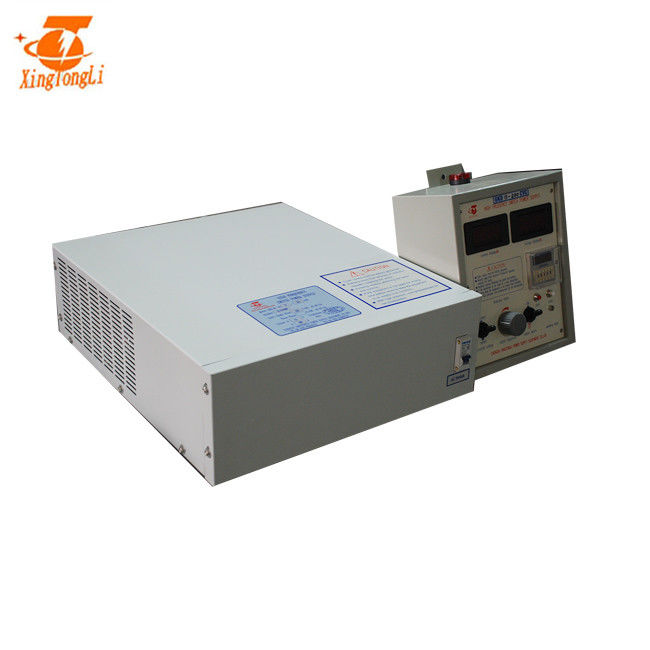

redresseur de 10V 300A pour l'électrodéposition de zinc
L'électrodéposition de galvanisation/zinc est bien accueillie par plusieurs de nos clients parce qu'elle peut produire esthétiquement les revêtements acceptables et peut réaliser la bonne distribution sur les géométries complexes. Habituellement utilisé pour les pièces ferreuses (particulièrement boulons, goujons, brides, plaques de métal, etc.)
Comparé à d'autres métaux, le zinc est métal plaqué relativement bon marché et facile, et est également une basse couche d'électrodéposition de corrosion, tandis que très utilisé pour protéger les pièces en acier, en particulier pour empêcher la corrosion atmosphérique, aussi bien qu'utilisé pour la décoration classée. Les techniques d'électrodéposition incluent : électrodéposition de réservoir (ou support plaquant), électrodéposition de baril électro (pour de petites pièces), préparation automatique de plaques et électrodéposition continue (pour le fil, la bande)
Spécifications
| CARACTÉRISTIQUES POUR GKD10-300CVC | |||
| C.A. d'entrée | 380V±10% | 1 phase | 50/60Hz |
| C.C de sortie | Volt | 0~10V réglable | |
| Actuel | 0~300A réglable | ||
| Puissance | 3KW | ||
| Efficacité | >85% | ||
| fréquence de sortie | 40KHz a fixé | ||
| ondulation de sortie | 5% | ||
| Protection | Protection de court-circuit Protection de surchauffe Protection de manque de phase Entrée au-dessus de/protection basse tension |
||
| Condition de travail (La température) |
-10℃~50℃ | Mode de contrôle | Contrôle de panneau À télécommande |
| Poids net | 15kg | Mode fonctionnant | Constant Voltage (cv) Constant Current (cc) |
| Dimension (millimètres) | 420*310*145mm | Manière de refroidissement |
air refroidissement |
redresseur de 10V 300A pour des caractéristiques de redresseur d'électrodéposition de zinc
|
Cabinet : Le Cabinet adopte des liens coupés magnétiques, réduire des pertes de courant de Foucault, et l'armoire dans son ensemble le pistolage |
Structure : La conception raisonnable de structure, a isolé la pièce d'inverseur et, la pièce de rectification, commodes pour démonter et entretien |
|
Radiateur : la capacité de radiateur a augmenté 1,5 fois, s'assurent un meilleur effet de refroidissement |
manière de contrôle de commutateur : adoptez le commutateur mou déphaseur de plein pont, perte du reduct IGBT, économisez l'énergie |
|
Transformateur principal : adopte le noyau amorphe, efficacité de transformateur d'augmentation, reduct la hausse de la température de transformateur, coupe le poids de redresseur, améliore la stabilité d'alimentation d'énergie, fiabilité |
Diode de noyau et de Schottky : la capacité de noyau a augmenté 1,5 fois la diode de Schottky augmente 4 fois
|
|
Conseil : tous les tableaux de commande ont fait le traitement d'anticorrosion avec la laque importée des trois défenses |
IGBT : La capacité d'IGBT a augmenté 3 fois, rendent l'alimentation d'énergie plus fiable |
redresseur de 10V 300A pour le redresseur d'électrodéposition de zinc :
LA DIFFÉRENCE ENTRE LE THYRISTOR ET LE REDRESSEUR DE COMMUTATEUR D'IGBT
1, efficacité
Thyristor : 70%
IGBT : 90%
2, transformateur
Thyristor : Transformateur de fréquence de puissance, de large volume au sujet de 200kg
IGBT : sans transformateur de fréquence de puissance
3, efficacité économiseuse d'énergie
Thyristor : mauvais
IGBT : économie d'énergie environ 15%-30%
4, de début et de fin avec la charge
Thyristor : ne pouvez pas
IGBT : boîte
5, circuit de commande
Thyristor : Complexe, demande synchrone et difficile à intégrer
IGBT : employez le panneau simple de circuit intégré, et le traitement anti-corrosif s'est complètement fermé.
6, exactitude actuelle constante
Thyristor : <5%
IGBT : <1%
7, manière de refroidissement
Thyristor : eau/huile/refroidissement à l'air
IGBT : refroidissement à l'air de l'eau/
8, fréquence de travail
Thyristor : 50HZ
IGBT : 20KHZ
9, manière de contrôle
Thyristor : Déclencheur de déphasage
IGBT : PWM
10, ont produit le C.C
Thyristor : mi-onde
IGBT : Onde rectangulaire à haute densité de C.C
11, perturbation à la grille d'alimentation
Thyristor : grand, non facile à éliminer
IGBT : petit, facile à éliminer
12, taille et poids
Thyristor : de grande taille et lourd
IGBT : petit et léger
13, gamme de fluctuation permise de tension d'entrée
Thyristor : ±10%
IGBT : ±15%
redresseur de 10V 300A pour l'installation de redresseur d'électrodéposition de zinc
| 1, plaçant le redresseur et garder la stabilité de corps ; assurez la bonne ventilation. |
| 2, vérifiant la couverture de anodisation de redresseur si desserrant. |
| 3, coquille se reliante à rectifier pour empêcher l'électricité statique. |
| 4, Conecting le fil d'entrée à C.A. |
| 5, reliant les barres d'en cuivre de sortie de C.C |
| 6, reliant la boîte à télécommande de redresseur, si contrôle local, sautent cette étape |
| 7, tournent sur le commutateur d'air, puis la fan commence à tourner et le voyant de signalisation de puissance. |
| 8, bouton d'ajustement de rotation dans le sens horaire, augmentations de degré de voltmètre, fonctionnant pour indiquer l'éclairage léger. |
| 9, ajustent le bouton sur le maximum, puis le voltmètre devrait indiquer la tension évaluée, mètre actuel indique le volume de charge en conséquence. |
| 10, déconnectent le commutateur d'air, arrêtent le redresseur |
processus de produit :
