redresseur d'oxydation de 60V 4000A IGBT
description d'oxydation :
Il est bien connu que certains métaux, notamment aluminium et tantale, comme anode dans un électrolyte approprié pour devenir enduit de
un à pellicule d'oxyde mince, et montre alors rectifier des propriétés : les courants sont très petits pour l'alu, minum franchement - chargé de
le respect à la solution, tandis qu'opposé polarité qu'ils peuvent être très grands, le processus de formating un à pellicule d'oxyde est provoqué par des ions d'Al
entrée de l'aluminium par l'oxyde dans la solution sous l'influence du champ électrique élevé dans la couche et combinaison
avec des ions de l'oxygène, l'épaisseur de l'à pellicule d'oxyde pour le constallt a appliqué la tension les diminutions actuelles exponentiellement avec du temps jusqu'à a
petit courant de moins qu'un micoampele par remaines coulant, de sorte qu'après l'augmentation remarquable de plusieurs heures de l'épaisseur
ne peut pas être mesuré, l'épaisseur de la couche est proportionnelle à la tension de formation et de l'ordre de 10-5 le but de ceci
le papier est de discuter le mécanisme de la conductivité électrique du redresseur en aluminium.
Spécifications
CARACTÉRISTIQUES POUR GKD60-4000CVC |
C.A. d'entrée |
480V±10% |
phase 3 |
50/60Hz |
C.C de sortie |
Volt |
0~60V réglable |
Actuel |
0~4000A réglable |
Puissance |
240KW |
Efficacité |
>85% |
fréquence de sortie |
40KHz a fixé |
ondulation de sortie |
5% |
Protection |
Protection de court-circuit Protection de surchauffe Protection de manque de phase Entrée au-dessus de/protection basse tension |
Condition de travail (La température) |
-10℃~50℃ |
Mode de contrôle |
Contrôle de panneau À télécommande |
Poids net |
800kg |
Mode fonctionnant |
Constant Voltage (cv) Constant Current (cc) |
Dimension (millimètres) |
1415*1060*2180mm |
Manière de refroidissement |
l'eau
refroidissement
|

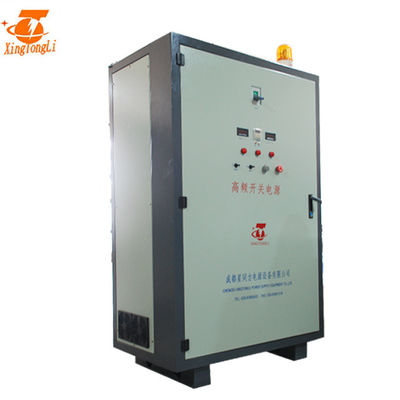

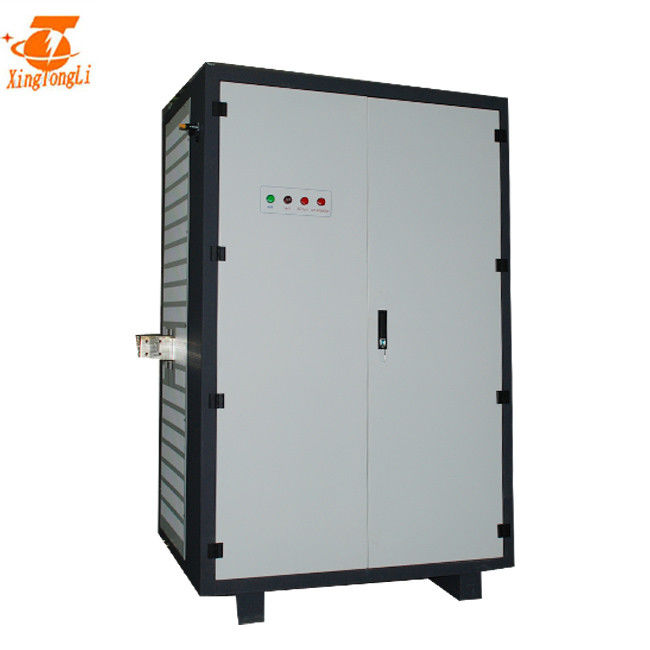

image de redresseur d'oxydation de 60V 4000A IGBT :
caractéristiques de redresseur d'oxydation de 60V 4000A IGBT
Cabinet :
Le Cabinet adopte des liens coupés magnétiques, réduire des pertes de courant de Foucault, et l'armoire dans son ensemble le pistolage
Structure :
La conception raisonnable de structure, a isolé la pièce d'inverseur et, la pièce de rectification, commodes pour démonter et entretien
Radiateur :
la capacité de radiateur a augmenté 1,5 fois, s'assurent un meilleur effet de refroidissement
manière de contrôle de commutateur :
adoptez le commutateur mou déphaseur de plein pont, perte du reduct IGBT, économisez l'énergie
Transformateur principal :
adopte le noyau amorphe, efficacité de transformateur d'augmentation, reduct la hausse de la température de transformateur, coupe le poids de redresseur, améliore la stabilité d'alimentation d'énergie, fiabilité
Diode de noyau et de Schottky :
la capacité de noyau a augmenté 1,5 fois
la diode de Schottky augmente 4 fois
Conseil :
tous les tableaux de commande ont fait le traitement d'anticorrosion avec la laque importée des trois défenses
IGBT :
La capacité d'IGBT a augmenté 3 fois, rendent l'alimentation d'énergie plus fiable
installation de redresseur d'oxydation de 60V 4000A IGBT
1, plaçant le redresseur et garder la stabilité de corps ; assurez la bonne ventilation. |
2, vérifiant la couverture de anodisation de redresseur si desserrant. |
3, coquille se reliante à rectifier pour empêcher l'électricité statique. |
4, Conecting le fil d'entrée à C.A. |
5, reliant les barres d'en cuivre de sortie de C.C |
6, reliant la boîte à télécommande de redresseur, si contrôle local, sautent cette étape |
7, tournent sur le commutateur d'air, puis la fan commence à tourner et le voyant de signalisation de puissance. |
8, bouton d'ajustement de rotation dans le sens horaire, augmentations de degré de voltmètre, fonctionnant pour indiquer l'éclairage léger. |
9, ajustent le bouton sur le maximum, puis le voltmètre devrait indiquer la tension évaluée, mètre actuel indique le volume de charge en conséquence. |
10, déconnectent le commutateur d'air, arrêtent le redresseur |
processus de produit :
Depuis le début de la matière première à la sélection, à l'assemblée, et finalement à la commission. Nous imposerons les normes strictement. Avant paquet, alimentation d'énergie de changement à sortie unique de C.C de 24V 125A avec du CEsoyez contrôle encore pour s'assurer que cela fonctionne normalement.
