alimentation d'énergie de galvanoplastie de 24V 300A
Le circuit principal de l'alimentation d'énergie de galvanoplastie inclut le circuit principal (composé d'entrée triphasée à C.A. de fréquence de puissance, de pont en redresseur de diode, de condensateur d'inducteur de filtre, de plein inverseur à haute fréquence de pont, de transformateur à haute fréquence, de lien de filtre de redresseur de doubleur de courant de sortie), circuit de commande, circuit d'entraînement, protègent le circuit. Le schéma fonctionnel électrique du système entier est montré dans la figure. La charge du système est un bain de galvanoplastie, qui est inductif. Puisque la résistance de la solution galvanoplastique est très petite et le courant de dépassement est grand, un circuit de protection de surintensité doit être conçu.
spécifications de galvanoplastie d'alimentation d'énergie de 24V 300A
| CARACTÉRISTIQUES POUR GKD24-300CVC |
| C.A. d'entrée |
220V±10% |
phase 3 |
50/60Hz |
| C.C de sortie |
Volt |
0~24V réglable |
| Actuel |
0~300A réglable |
| Puissance |
7.2KW |
| Efficacité |
>85% |
| fréquence de sortie |
40KHz a fixé |
| ondulation de sortie |
valeur de crête de 3% |
| Protection |
Protection de court-circuit
Protection de surchauffe
Protection de manque de phase
Entrée au-dessus de/protection basse tension |
Condition de travail
(La température) |
-10℃~50℃ |
Mode de contrôle |
Contrôle de panneau
À télécommande |
| Poids net |
35kg |
Mode fonctionnant |
Constant Voltage (cv)
Constant Current (cc) |
| Dimension (millimètres) |
69*55*52mm |
Manière de refroidissement |
air
refroidissement
|
caractéristique de galvanoplastie d'alimentation d'énergie de 24V 300A :
La petite alimentation d'énergie de changement à refroidissement par air à haute fréquence économiseuse d'énergie adopte la technologie internationalement avancée d'alimentation d'énergie d'inverseur de plein-pont de module d'IGBT. Les transformateurs utilisant les matériaux magnétiques mous de nanocrystalline sont petits dans la taille, lumière dans le poids, distribution actuelle étroitement accouplée et uniforme, et facile à se réunir. Elle résout effectivement l'interférence de la grille d'alimentation sur l'alimentation d'énergie et l'influence de l'alimentation d'énergie sur les harmoniques de la grille d'alimentation, améliore la fiabilité de l'alimentation d'énergie, et augmente le temps moyen entre les pannes de l'alimentation d'énergie. Ce produit peut être très utilisé dans la galvanoplastie, l'électrolyse, le remplissage, le traitement extérieur d'oxydation et d'autres industries. Ce produit répond entièrement aux exigences nationales de sécurité pour ce type de produit. Le procédé de contrôle de la machine entière est complètement commandé par une unité centrale de traitement à haute précision de micro-ordinateur avec la haute précision et l'opération rapide. L'obligatoire - le conduit de refroidissement par l'air est complètement isolé dans le circuit de commande pour empêcher les composants électroniques d'être corrodée par la brume acide et pour améliorer considérablement la fiabilité de l'opération d'équipement.
Caractéristiques de petite alimentation d'énergie de changement à refroidissement par air à haute fréquence économiseuse d'énergie
1. Économie de puissance significative d'économie de puissance, de 10% à de 30%, et efficacité au-dessus de 87%
2. Tout l'équipement a passé l'inspection stricte et l'essai vieillissant à long terme avant de quitter l'usine
3. opération de petite taille, légère, simple, installation commode et entretien
4. Affichage numérique d'actuel, de tension et de temps de travail
5. Tension constante et options actuelles constantes de contrôle
6. Avec la fonction d'interface d'ordinateur (facultative

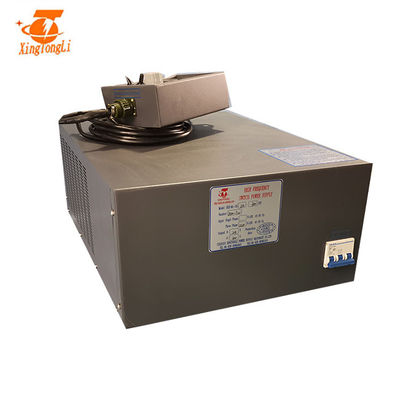

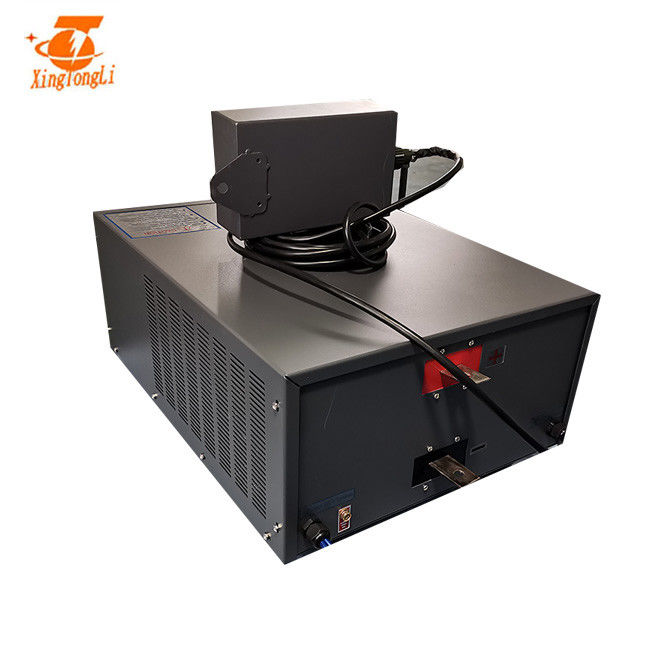

Image de produit :
Installation
processus de produit :
Depuis le début de la matière première à la sélection, à l'assemblée, et finalement à la commission. Nous imposerons les normes strictement. Avant paquet, alimentation d'énergie de changement à sortie unique de C.C de 24V 125A avec du CEsoyez contrôle encore pour s'assurer que cela fonctionne normalement.
