transformateur -redresseur de galvanoplastie de 30V 300A IGBT
Le redresseur de galvanoplastie est une part importante du processus de galvanoplastie. Quelques formes de galvanoplastie exigent le courant électrique
Utilisé pour déposer des matériaux de revêtement sur des pièces en métal. Immergez ces parties conductrices dans un bain de galvanoplastie ou le bain, et
Puis, le redresseur entre l'électrode et la pièce appliquera le courant continu. application
Le courant continu crée une force attrayante entre le revêtement motivé par le champ électrique et la cloison conductrice en métal. Celui-ci
La force attrayante fait déposer le revêtement sur les conditions de revêtement de cloison doit être commandée et filtrée
La tension d'ondulation et la tension CC sont disponibles pour réaliser la finition de haute qualité.
spécifications de galvanoplastie de transformateur -redresseur de 30V 300A IGBT
| CARACTÉRISTIQUES POUR GKD30-300CVC |
| C.A. d'entrée |
380V±10% |
phase 3 |
50/60Hz |
| C.C de sortie |
Volt |
0~30V réglable |
| Actuel |
0~300A réglable |
| Puissance |
9KW |
| Efficacité |
>85% |
| fréquence de sortie |
40KHz a fixé |
| ondulation de sortie |
valeur de crête de 3% |
| Protection |
Protection de court-circuit
Protection de surchauffe
Protection de manque de phase
Entrée au-dessus de/protection basse tension |
Condition de travail
(La température) |
-10℃~50℃ |
Mode de contrôle |
Contrôle de panneau
À télécommande |
| Poids net |
25kg |
Mode fonctionnant |
Constant Voltage (cv)
Constant Current (cc) |
| Dimension (millimètres) |
580*420*220mm |
Manière de refroidissement |
air
refroidissement
|
principe de galvanoplastie de travail de transformateur -redresseur de 30V 300A IGBT
Le redresseur est responsable de convertir le courant alternatif (C.A.) en courant continu (C.C). Le matériel électrique se compose
Un ou plusieurs diodes responsables du C.A. à la conversion de C.C. La présente partie du redresseur s'appelle une diode
Un clapet anti-retour qui laisse actuel entrer dans seulement une direction. Quand les débuts actuels à entrer dans cette direction,
Ce processus s'appelle la rectification. Quelques parts importantes du redresseur que vous devez comprendre :
Le transformateur de redresseur est responsable de réduire la tension. Il a des champs magnétiques primaires et secondaires
Le noyau d'une blessure de fil. Connaissez le taux auquel le transformateur réduit la tension
Par lui, ce sera le nombre de fil tourne le noyau primaire au nombre d'autobus allume la blessure
Le noyau secondaire du redresseur. Vous pouvez mathématiquement le décrire comme : = 400 tours primaires, = 10 tours secondaires,
Ainsi le rapport devient 40 : 1. Ceci signifie que si l'entrée primaire est 480v, la sortie secondaire est 12V
(480/40) cependant, la plupart des processus de galvanoplastie emploient 6-18v, ainsi vous pouvez facilement obtenir un redresseur qui peut directement produire d'un redresseur.
Le courant est de 50-10000 ampères ou plus haut.

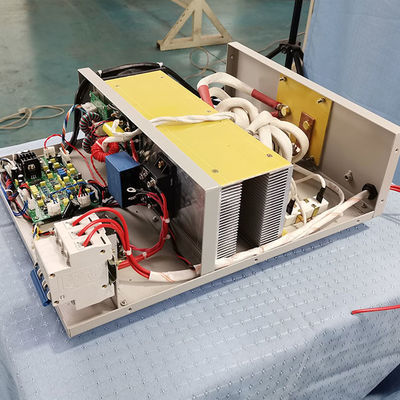

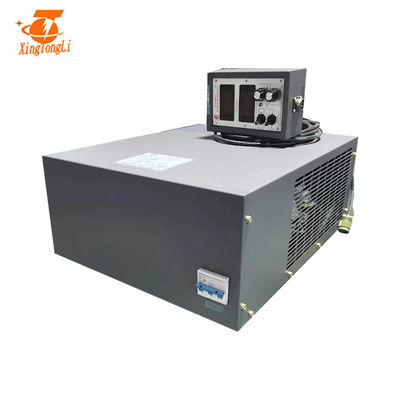

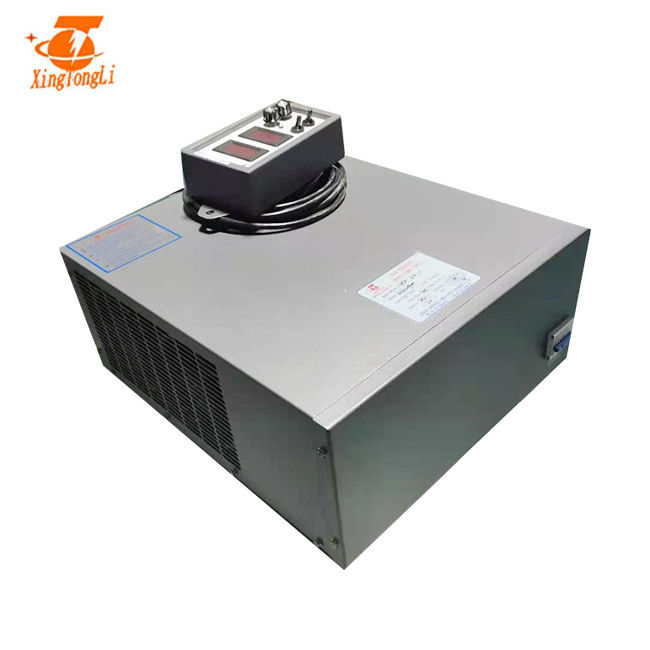

image de galvanoplastie de produit de transformateur -redresseur de 30V 300A IGBT :
Installation
Disposition de redresseur
L'emplacement correct pour placer le redresseur devrait être aussi proche comme possible du réservoir de électrodéposition. Si le redresseur est éteint
Le réservoir de galvanoplastie fera fonctionner l'autobus plus longtemps, entraînant la perte et l'entretien actuels. maintenez
Le redresseur est proche du réservoir de carburant parce que les composants de la nécessité de redresseur d'être refroidi. Si on leur permet de se refroidir dans le ciel,
Il absorbera les substances corrosives plus rapides et raccourcira la vie du redresseur.
La meilleure et la plus facile manière de résoudre le problème du placement de redresseur est de le placer sur un mur près de elle de sorte qu'il soit plus étroit
Allez au réservoir de électrodéposition. Vous pouvez encore garder le contrôle de redresseur à côté de votre station de galvanoplastie. Mais si vous ne pouvez pas
D'autre part, des unités hermétiques ou à refroidissement par eau peuvent être employées directement ou par l'échange thermique. En outre, vous pouvez devoir employer
Si la température de l'air ambiante est plus haute que la température exigée, l'eau d'utilisation pour refroidir le redresseur.
processus de produit :
Depuis le début de la matière première à la sélection, à l'assemblée, et finalement à la commission. Nous imposerons les normes strictement. Avant paquet, alimentation d'énergie de changement à sortie unique de C.C de 24V 125A avec du CEsoyez contrôle encore pour s'assurer que cela fonctionne normalement.
