Redresseur de carte PCB
>
|
|
| Lieu d'origine | China |
| Nom de marque | xingtongli |
| Certification | ISO CE |
| Numéro de modèle | GKD12-200CVC |
petit redresseur portatif 200A 12V d'électrodéposition de C.C d'IGBT
Spécifications
| CARACTÉRISTIQUES POUR GKD12-200CVC | |||
| C.A. d'entrée | 220V±10% | 1phase | 50/60Hz |
| C.C de sortie | Volt | 0~12V réglable | |
| Actuel | 0~200A réglable | ||
| Puissance | 2.4KW | ||
| Efficacité | >85% | ||
| fréquence de sortie | 40KHz a fixé | ||
| Protection | Protection de court-circuit Protection de surchauffe Protection de manque de phase Entrée au-dessus de/protection basse tension |
||
| Condition de travail (La température) |
-10℃~50℃ | Mode de contrôle | Contrôle de panneau À télécommande |
| Poids net | 15kg | Mode fonctionnant | Constant Voltage (cv) Constant Current (cc) |
| Dimension (millimètres) |
49*39*19cm |
Manière de refroidissement | refroidissement à l'air |

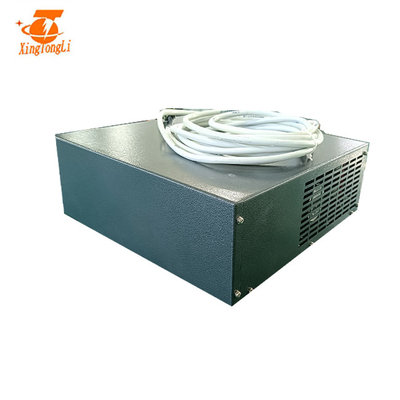

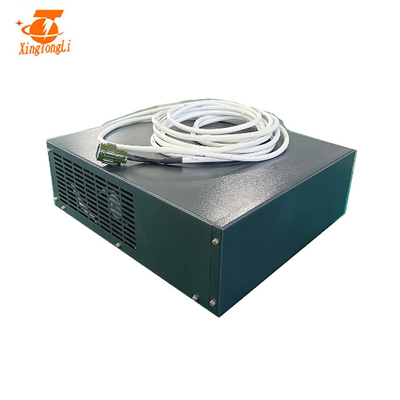

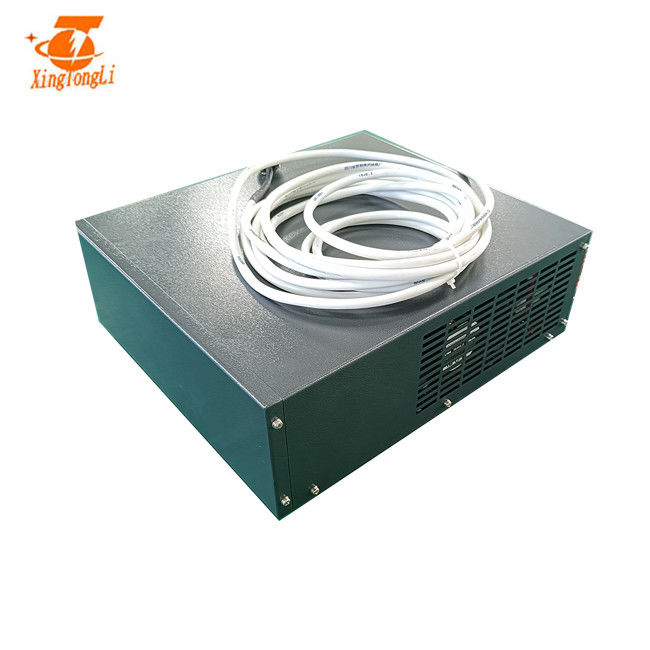

Carte PCB IGBT plaquant l'image du redresseur 12v 100a de C.C :
Comment choisir le redresseur d'électrodéposition de plat de carte PCB ?
Pour choisir le redresseur d'électrodéposition de plat de carte PCB a trois conditions :
1, rassemblement les caractéristiques requises en plaquant le processus, y compris la puissance d'approvisionnement d'alimentation CC, l'index de forme d'onde, le courant et la gamme réglable de tension, etc. ;
2, énergie d'électrodéposition de plat de carte PCB alimentation l'alimentation d'énergie de fiabilité, qui se rapporte principalement à la structure raisonnable, sécurité et la ligne caractéristiques, méthodes de refroidissement ;
3, représentation de coût d'approvisionnement d'alimentation CC.
La détermination plaquant le type et et ce qu'un peu l'approvisionnement d'alimentation CC les réservoirs de électrodéposition emploiera est l'exécution et le premier travail important dans la production de galvanoplastie. Il y a 2 méthodes pour déterminer l'approvisionnement d'alimentation CC approprié dans la production de électrodéposition réelle :
Un : selon plaquer la solution liquide pour déterminer la densité de courant de volume ;
Deux : calculé selon le secteur de électrodéposition pour obtenir la densité de courant d'électrodéposition par unité.
La soi-disant densité de courant de volume, il est basé par litre de plaquer la solution permis de passer le courant maximum pour ajuster l'intensité actuelle de réservoir entier d'électrodéposition, pour déterminer la sortie maximum d'alimentation d'énergie et la sortie conventionnelle.
petits avantages portatifs du redresseur 200A 12V d'électrodéposition de C.C d'IGBT
adopte le noyau amorphe, efficacité de transformateur d'augmentation, reduct la hausse de la température de transformateur, coupe le poids de redresseur, améliore la stabilité d'alimentation d'énergie, fiabilité
Diode de noyau et de Schottky :
la capacité de noyau a augmenté 1,5 fois
la diode de Schottky augmente 4 fois
Conseil :
tous les tableaux de commande ont fait le traitement d'anticorrosion avec la laque importée des trois défenses
IGBT :
La capacité d'IGBT a augmenté 3 fois, rendent l'alimentation d'énergie plus fiable
| 1, plaçant le redresseur et garder la stabilité de corps ; assurez la bonne ventilation. |
| 2, vérifiant la couverture de anodisation de redresseur si desserrant. |
| 3, coquille se reliante à rectifier pour empêcher l'électricité statique. |
| 4, Conecting le fil d'entrée à C.A. |
| 5, reliant les barres d'en cuivre de sortie de C.C |
| 6, reliant la boîte à télécommande de redresseur, si contrôle local, sautent cette étape |
| 7, tournent sur le commutateur d'air, puis la fan commence à tourner et le voyant de signalisation de puissance. |
| 8, bouton d'ajustement de rotation dans le sens horaire, augmentations de degré de voltmètre, fonctionnant pour indiquer l'éclairage léger. |
| 9, ajustent le bouton sur le maximum, puis le voltmètre devrait indiquer la tension évaluée, mètre actuel indique le volume de charge en conséquence. |
| 10, déconnectent le commutateur d'air, arrêtent le redresseur |
processus de produit :
