Alimentation d'énergie d'électrolyse
>
|
|
| Lieu d'origine | LA CHINE |
| Nom de marque | xingtongli |
| Certification | ISO CE RoHS |
| Numéro de modèle | GKDH24-100CVC |
Spécifications
| CARACTÉRISTIQUES POUR GKDH24-100CVC | |||
| C.A. d'entrée | 380V±10% | 1 phase | 50/60Hz |
| C.C de sortie | Volt | 0~24V réglable | |
| Actuel | 0~100A réglable | ||
| Puissance | 2.4KW | ||
| Efficacité | >85% | ||
| fréquence de sortie | 40KHz a fixé | ||
| mode inverse | manuel et automatique | ||
| temps inverse | 0~9999 minutes | ||
| Protection | Protection de court-circuit Protection de surchauffe Protection de manque de phase Entrée au-dessus de/protection basse tension |
||
| Condition de travail (La température) |
-10℃~50℃ | Mode de contrôle | Contrôle de panneau À télécommande |
| Poids net | 16.5kg | Mode fonctionnant | Constant Voltage (cv) Constant Current (cc) |
| Dimension (millimètres) | 230*370*380mm | Manière de refroidissement |
air refroidissement |

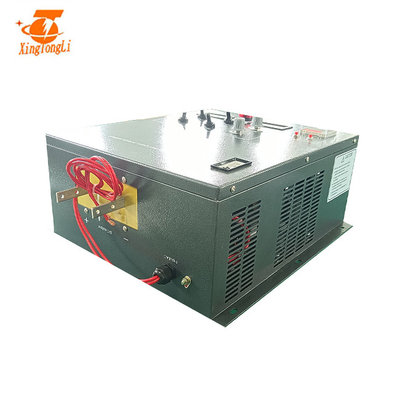

Redresseur de C.C de la puissance élevée 24v 100a pour la galvanoplastie d'or
adopte le noyau amorphe, efficacité de transformateur d'augmentation, reduct la hausse de la température de transformateur, coupe le poids de redresseur, améliore la stabilité d'alimentation d'énergie, fiabilité
Diode de noyau et de Schottky :
la capacité de noyau a augmenté 1,5 fois
la diode de Schottky augmente 4 fois
Conseil :
tous les tableaux de commande ont fait le traitement d'anticorrosion avec la laque importée des trois défenses
IGBT :
La capacité d'IGBT a augmenté 3 fois, rendent l'alimentation d'énergie plus fiable

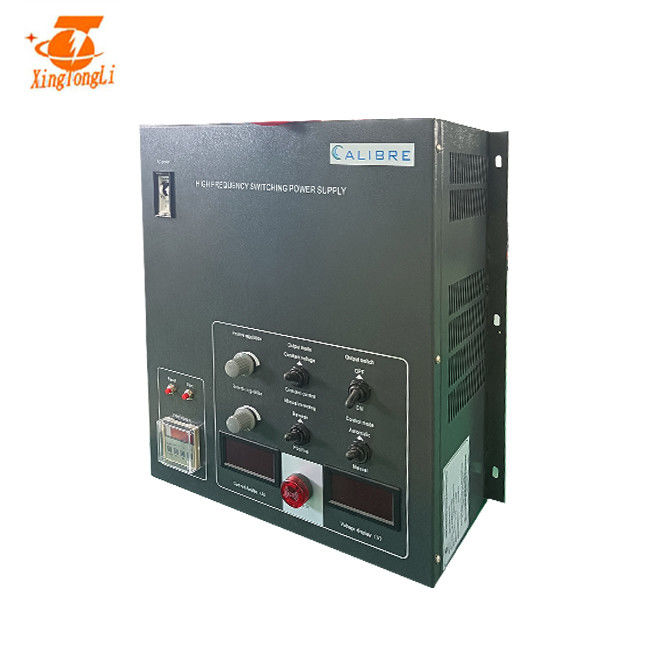

image réversible d'alimentation d'énergie de 24V 200A :
LA DIFFÉRENCE ENTRE LE THYRISTOR ET LE REDRESSEUR DE COMMUTATEUR D'IGBT
1, efficacité
Thyristor : 70%
IGBT : 90%
2, transformateur
Thyristor : Transformateur de fréquence de puissance, de large volume au sujet de 200kg
IGBT : sans transformateur de fréquence de puissance
3, efficacité économiseuse d'énergie
Thyristor : mauvais
IGBT : économie d'énergie environ 15%-30%
4, de début et de fin avec la charge
Thyristor : ne pouvez pas
IGBT : boîte
5, circuit de commande
Thyristor : Complexe, demande synchrone et difficile à intégrer
IGBT : employez le panneau simple de circuit intégré, et le traitement anti-corrosif s'est complètement fermé.
6, exactitude actuelle constante
Thyristor : <5%
IGBT : <1%
7, manière de refroidissement
Thyristor : eau/huile/refroidissement à l'air
IGBT : refroidissement à l'air de l'eau/
8, fréquence de travail
Thyristor : 50HZ
IGBT : 20KHZ
9, manière de contrôle
Thyristor : Déclencheur de déphasage
IGBT : PWM
10, ont produit le C.C
Thyristor : mi-onde
IGBT : Onde rectangulaire à haute densité de C.C
11, perturbation à la grille d'alimentation
Thyristor : grand, non facile à éliminer
IGBT : petit, facile à éliminer
12, taille et poids
Thyristor : de grande taille et lourd
IGBT : petit et léger
13, gamme de fluctuation permise de tension d'entrée
Thyristor : ±10%
IGBT : ±15%
installation réversible d'alimentation d'énergie de 24V 200A
| 1, plaçant le redresseur et garder la stabilité de corps ; assurez la bonne ventilation. |
| 2, vérifiant la couverture de anodisation de redresseur si desserrant. |
| 3, coquille se reliante à rectifier pour empêcher l'électricité statique. |
| 4, Conecting le fil d'entrée à C.A. |
| 5, reliant les barres d'en cuivre de sortie de C.C |
| 6, reliant la boîte à télécommande de redresseur, si contrôle local, sautent cette étape |
| 7, tournent sur le commutateur d'air, puis la fan commence à tourner et le voyant de signalisation de puissance. |
| 8, bouton d'ajustement de rotation dans le sens horaire, augmentations de degré de voltmètre, fonctionnant pour indiquer l'éclairage léger. |
| 9, ajustent le bouton sur le maximum, puis le voltmètre devrait indiquer la tension évaluée, mètre actuel indique le volume de charge en conséquence. |
| 10, déconnectent le commutateur d'air, arrêtent le redresseur |
avantages réversibles d'alimentation d'énergie de 24V 200A :
