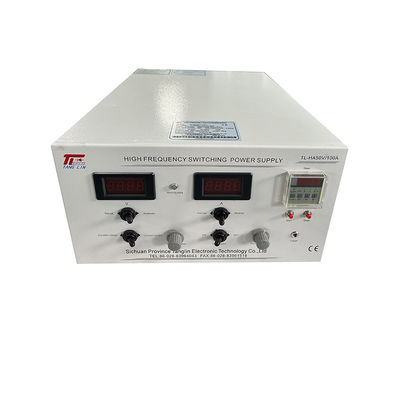

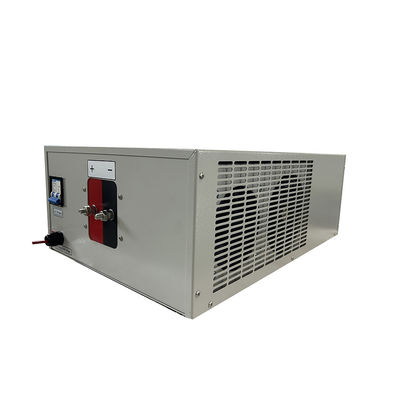

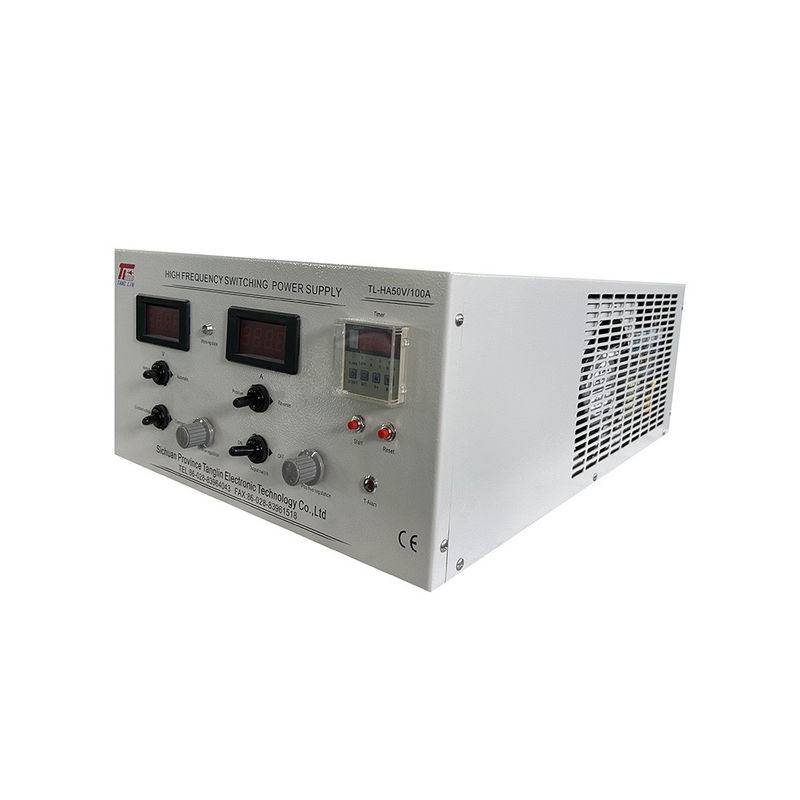

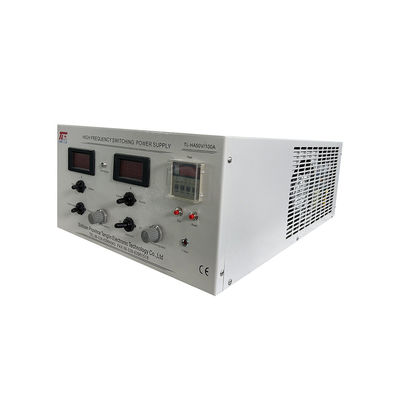

Réctifieur réversible monophasique 50V 100A pour la commutation de polarité anodisante par anodisation

La valeur du paramètre est la tension d'entrée AC 220V ± 10% (single phase, adaptive to 50/60Hz) Output Voltage DC 0-50V adjustable (Positive/negative polarity can be switched) Output Current DC 0-100A adjustable Maximum Power 5KW (50V × 100A) Reversing Function Supports manual/auto polarity switching (Period can be programmed) Efficiency ≥88% (High-frequency IGBT technology) Ripple Coefficient ≤1% (Low-noise output) Cooling Method Intelligent air cooling (Thermostatic speed regulation) Control Mode Local control panel + RS485 remote communication Protection Function Overvoltage/overcurrent/short circuit/overheat/phase loss protection Dimensions (Width×Height×Depth) 500×400×250mm (Compact type) Weight 45kg Working Environment -10℃ ~ 45℃, humidité ≤ 90% RH (pas de condensation) II. Description du produit Fonctions essentielles Sortie de courant bidirectionnelle: Prend en charge la commutation rapide de polarité positive/négative (temps d'inversion < 1 seconde),d'une épaisseur d'environ 0,15 mm,- Contrôle de haute précision: la résolution de tension/courant atteint 0,1 V/0,1 A, adaptée à des scénarios de haute précision tels que l'électroplatage de métaux précieux (p. ex. plaquage or, plaquage argenté).Dissipation de chaleur intelligente: Le ventilateur à température réglée ajuste automatiquement la vitesse en fonction de la charge, avec un niveau sonore < 60 dB, et supporte un fonctionnement continu pendant 24 heures.Avantages techniques Topologie IGBT à haute fréquence: l'efficacité ≥ 88%, soit 15% de plus que les redresseurs traditionnels contrôlés au silicium. Mécanismes de protection multiples: réduit automatiquement la valeur nominale en cas de surcharge,coupe instantanément en cas de court-circuit, et a un niveau de protection IP20. commande flexible: prend en charge le réglage local du bouton ou la communication RS485 à distance (contrôle du signal analogique 0-5V/4-20mA en option).:Polissage électrolytique des matériaux en aluminium, nettoyage électrochimique de l'acier inoxydable.Recherche et développement en laboratoire: Vérification des paramètres de procédé pour l'électroplatage de petits lots.

La valeur du paramètre est la tension d'entrée AC 220V ± 10% (single phase, adaptive to 50/60Hz) Output Voltage DC 0-50V adjustable (Positive/negative polarity can be switched) Output Current DC 0-100A adjustable Maximum Power 5KW (50V × 100A) Reversing Function Supports manual/auto polarity switching (Period can be programmed) Efficiency ≥88% (High-frequency IGBT technology) Ripple Coefficient ≤1% (Low-noise output) Cooling Method Intelligent air cooling (Thermostatic speed regulation) Control Mode Local control panel + RS485 remote communication Protection Function Overvoltage/overcurrent/short circuit/overheat/phase loss protection Dimensions (Width×Height×Depth) 500×400×250mm (Compact type) Weight 45kg Working Environment -10℃ ~ 45℃, humidité ≤ 90% RH (pas de condensation) II. Description du produit Fonctions essentielles Sortie de courant bidirectionnelle: Prend en charge la commutation rapide de polarité positive/négative (temps d'inversion < 1 seconde),d'une épaisseur d'environ 0,15 mm,- Contrôle de haute précision: la résolution de tension/courant atteint 0,1 V/0,1 A, adaptée à des scénarios de haute précision tels que l'électroplatage de métaux précieux (p. ex. plaquage or, plaquage argenté).Dissipation de chaleur intelligente: Le ventilateur à température réglée ajuste automatiquement la vitesse en fonction de la charge, avec un niveau sonore < 60 dB, et supporte un fonctionnement continu pendant 24 heures.Avantages techniques Topologie IGBT à haute fréquence: l'efficacité ≥ 88%, soit 15% de plus que les redresseurs traditionnels contrôlés au silicium. Mécanismes de protection multiples: réduit automatiquement la valeur nominale en cas de surcharge,coupe instantanément en cas de court-circuit, et a un niveau de protection IP20. commande flexible: prend en charge le réglage local du bouton ou la communication RS485 à distance (contrôle du signal analogique 0-5V/4-20mA en option).:Polissage électrolytique des matériaux en aluminium, nettoyage électrochimique de l'acier inoxydable.Recherche et développement en laboratoire: Vérification des paramètres de procédé pour l'électroplatage de petits lots.

I. Paramètres de base

Valeur du paramètre

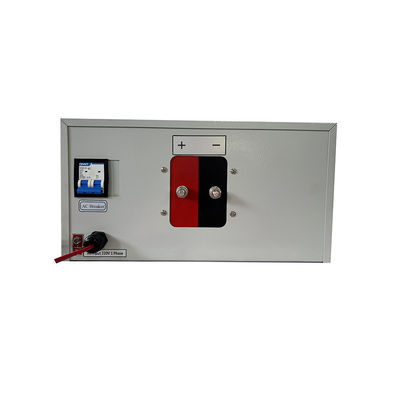

Voltage d'entrée AC 220V ± 10% (single phase, adapté à 50/60 Hz)
Voltage de sortie DC 0-50V réglable (polarité positive/négative peut être commutée)
Courant de sortie DC réglable de 0 à 100 A
Puissance maximale de 5 kW (50 V × 100 A)
Fonction d'inversion Prend en charge le commutateur de polarité manuel/automatique (Période peut être programmée)
Efficacité ≥ 89% (technologie IGBT à haute fréquence)
Coefficient de réplique ≤ 1% (sortie bruyante faible)

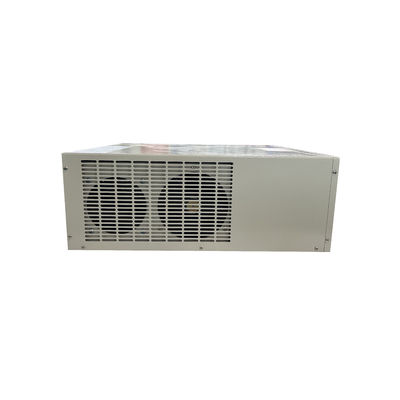

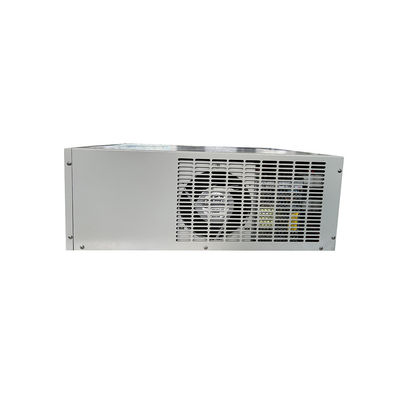

Méthode de refroidissement Refroidissement par air intelligent (régulation thermostatique de la vitesse)

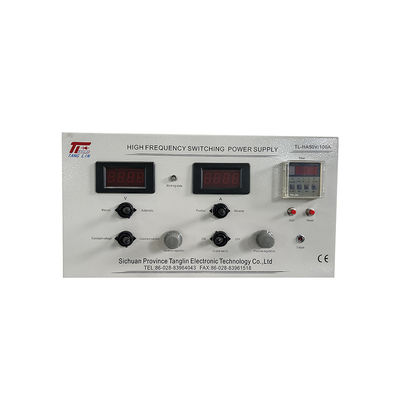

Mode de commande Panneau de commande local + communication à distance RS485
Fonction de protection Protection contre les surtensions/surcourants/courts-circuits/surchauffe/perte de phase
Environnement de travail -10°C ~ 45°C, humidité ≤ 90% RH (pas de condensation)

II. Description du produit
Fonctions de base

• sortie de courant bidirectionnelle: prend en charge la commutation rapide de polarité positive/négative (temps d'inversion < 1 seconde),d'une épaisseur d'environ 0,15 mm,.
• Contrôle de haute précision: la résolution de tension/courant atteint 0,1 V/0,1 A, adaptée à des scénarios de haute précision tels que l'électroplatage des métaux précieux (p. ex. plaquage par or, plaquage par argent).
  Dissipation thermique intelligente: le ventilateur à température réglée ajuste automatiquement la vitesse en fonction de la charge, avec un niveau sonore < 60 dB, et supporte un fonctionnement continu pendant 24 heures.
  Les avantages techniques
• Topologie IGBT à haute fréquence: l'efficacité ≥ 88%, ce qui est 15% plus efficace en termes d'énergie que les redresseurs traditionnels contrôlés au silicium.
• Mécanismes de protection multiples: Réduit automatiquement la valeur en cas de surcharge, s'éteint instantanément en cas de court-circuit et a un niveau de protection IP20.
• Contrôle flexible: Prend en charge le réglage local du bouton ou la communication RS485 à distance (contrôle du signal analogique 0-5V/4-20mA en option).

Applications typiques

• Traitement de surface: polissage électrolytique des matériaux en aluminium, nettoyage électrochimique des aciers inoxydables.
• L'électroplatement de précision: micro-trous de cuivre sur les PCB, plaquage d'or des connecteurs.
• Recherche et développement en laboratoire: vérification des paramètres de procédé pour l'électroplatage de petits lots.
